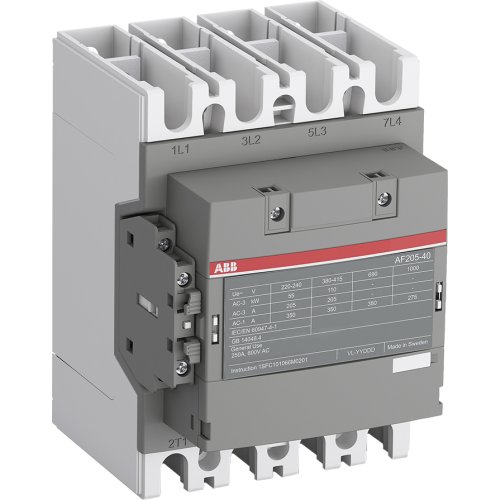

ABB Componenten Magneetsch. 90kW 400V 4P Spoel code 13 groot spanningsbereik Hulpconta
Artikelnummer: 20110155
Artikelnummer fabrikant: 1SFL487102R1311
EAN Code: 7320500504277
ABB Componenten, Magneetschakelaar / AF, AF 190-40-11-13, Magneetsch. 90kW 400V 4P Spoel code 13 groot spanningsbereik Hulpconta, Railaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
AF 190-40-11-13 is een krachtige magneetschakelaar uit de Magneetschakelaar / AF serie voor het schakelen en besturen van motoren tot 90 kW bij 400 V (AC-3) en vermogenskringen tot 275 A (AC-1). Met 4 polen, voorgemonteerde hoofdrails en hulpcontacten 1NO + 1NC biedt het een solide basis voor betrouwbare motorstarters en vermogensverdeling.Dankzij AF‑technologie met spoelcode 13 werkt de spoel probleemloos binnen een breed stuurspanningsbereik van 100–250 V AC/DC. Dit compenseert grote spanningsschommelingen, verlaagt het energieverbruik in de kast en zorgt voor zekere schakelingen in instabiele netten. Ingebouwde overspanningsbeveiliging bespaart extra componenten en ruimte.Het blokontwerp maakt snelle uitbreiding met hulpcontactblokken en accessoires mogelijk. De meegeleverde montagekit met alle benodigde schroeven, ringen en sockets versnelt de montage en bekabeling, zodat projecten sneller en consistenter worden opgeleverd.
| Breedte | 140 |
| Hoogte | 196 |
| Diepte | 153 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 90 kW |
| Aantal hoofdcontacten als maakcontact | 4 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 190 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 275 A |
| Aansluitwijze hoofdstroomcircuit | Railaansluiting |
| Nom. vermogen NEMA | 44,742 kW |
| Model | Magneetschakelaar / AF |
