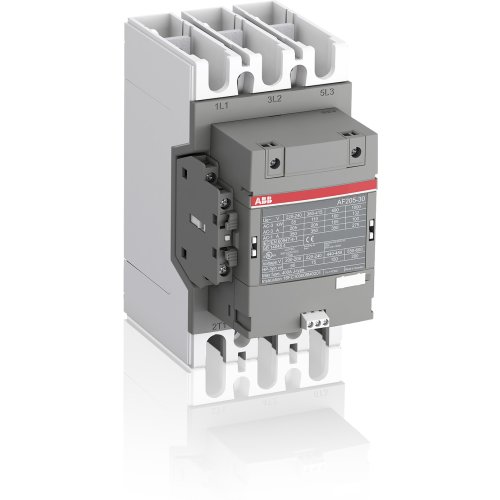

ABB Componenten Magneetsch. 90kW 400V 3P Spoel code 33 groot spanningsbereik Hulpconta
Artikelnummer: 20110127
Artikelnummer fabrikant: 1SFL487002R3311
EAN Code: 7320500480694
ABB Componenten, Magneetschakelaar / AF, AF 190-30-11-33 100-250VAC/DC, Magneetsch. 90kW 400V 3P Spoel code 33 groot spanningsbereik Hulpconta, 169,5, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
De AF190-30-11-33 magneetschakelaar is ontworpen voor betrouwbaar schakelen en starten van motoren tot 90 kW bij 400 V AC (AC-3). Met 3 polen, voorgemonteerde hoofdrails en hulpcontacten 1NO + 1NC biedt hij een solide basis voor krachtige aandrijftoepassingen en algemene vermogensschakelingen. Het product wordt compleet geleverd met montagemateriaal voor een snelle, nette plaatsing.Wat deze uitvoering onderscheidt, is AF‑technologie met een breed spoelspanningsbereik van 100–250 V AC/DC. Hierdoor blijft aansturing stabiel bij spanningsvariaties, daalt het paneelverbruik en is extra overspanningsbeveiliging niet nodig dankzij de geïntegreerde bescherming. De blokbouw maakt uitbreiden eenvoudig met extra hulpcontactblokken en accessoires, zodat hij flexibel meegroeit met de toepassing. Resultaat: compacte inbouw, consistente prestaties en minder componenten in de kast, zonder concessies aan schakelveiligheid en bedrijfszekerheid.
| Breedte | 105 |
| Hoogte | 196 |
| Diepte | 169,5 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 90 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 190 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 275 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 18,643 kW |
| Model | Magneetschakelaar / AF |
