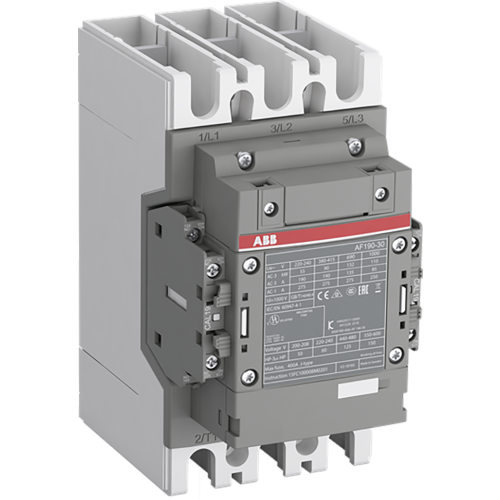

ABB Componenten Magneetsch. 90kW 400V 3P Spoel code 11 groot spanningsbereik Hulpconta
Artikelnummer: 20110117
Artikelnummer fabrikant: 1SFL487002R1122
EAN Code: 7320500480458
ABB Componenten, Magneetschakelaar / AF, AF 190-30-22-11 24-60VAC 20-60VDC, Magneetsch. 90kW 400V 3P Spoel code 11 groot spanningsbereik Hulpconta, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
AF190-30-22-11 is een 3-polige magneetschakelaar uit de AF-serie voor het schakelen en sturen van motoren tot 90 kW bij 400 V AC (AC-3) en vermogenskringen tot 275 A (AC-1). Geschikt voor betrouwbare aandrijfbesturing in panelen en machines waar hoge belastingen en continuïteit centraal staan.Dankzij AF-technologie biedt de spoel een breed aanstuurbereik van 24–60 V AC 50/60 Hz en 20–60 V DC. Dit vangt spanningsschommelingen op, verlaagt het energieverbruik in het paneel en garandeert zeker schakelen op instabiele netten. Ingebouwde overspanningsbeveiliging maakt externe snubbers overbodig en houdt het geheel compact. Vooraf gemonteerde hulpcontacten 2NO + 2NC en main circuit bars versnellen de opbouw. Het bloktype ontwerp is eenvoudig uit te breiden met hulpcontactblokken en accessoires. Inclusief complete montagekit voor snelle, foutloze aansluiting.
| Breedte | 105 |
| Hoogte | 196 |
| Diepte | 152 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij DC | 20.000 - 60.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 90 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 190 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 275 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 44,742 kW |
| Model | Magneetschakelaar / AF |
