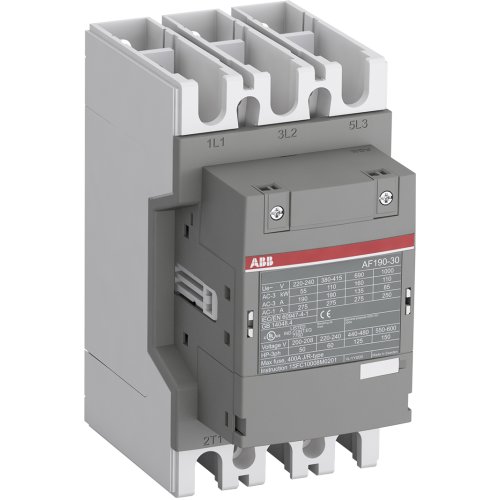

ABB Componenten Magneetsch. 90kW 400V 3P Spoel code 11 groot spanningsbereik Hulpconta
Artikelnummer: 20110115
Artikelnummer fabrikant: 1SFL487002R1100
EAN Code: 7320500480373
ABB Componenten, Magneetschakelaar / AF, AF 190-30-00-11 24-60VAC 20-60VDC, Magneetsch. 90kW 400V 3P Spoel code 11 groot spanningsbereik Hulpconta, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
De AF 190-30-00-11 24-60VAC 20-60VDC uit de serie Magneetschakelaar / AF is een 3-polige contactor voor het schakelen en aansturen van motoren tot 90 kW bij 400 V AC (AC-3) en vermogenscircuits tot 275 A (AC-1). Geschikt voor motorbesturing, paneelbouw en algemene vermogensschakelingen waar betrouwbaarheid en compactheid vereist zijn.Dankzij AF‑technologie biedt deze uitvoering een breed spoelspanningsbereik (24–60 V AC 50/60 Hz en 20–60 V DC) voor stabiele werking bij spanningsschommelingen en lagere paneelverliezen. Ingebouwde overspanningsbeveiliging maakt externe protectie overbodig en bespaart ruimte. Het blokontwerp is eenvoudig uit te breiden met hulpcontactblokken en accessoires; standaard wordt een montagekit meegeleverd met alle benodigde bevestigingsmaterialen. Hulpcontactconfiguratie 0NO + 0NC ondersteunt heldere signaal- en besturingslogica. Zo combineert deze magneetschakelaar hoge schakelprestaties met installatiegemak en bedrijfszekerheid.
| Breedte | 105 |
| Hoogte | 196 |
| Diepte | 152 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij DC | 20.000 - 60.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 90 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 190 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 275 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 44,742 kW |
| Model | Magneetschakelaar / AF |
