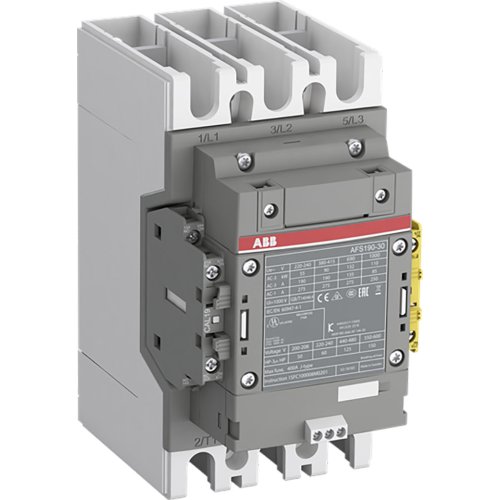

ABB Componenten Magneetsch. 90kW 400V 3-Polig Spoel code: 33 groot spanningsbereik Hul
Artikelnummer: 20110146
Artikelnummer fabrikant: 1SFL487082R3312
EAN Code: 7320500540466
ABB Componenten, Magneetschakelaar / AFS, AFS 190-30-12-33 100-250VAC/DC, Magneetsch. 90kW 400V 3-Polig Spoel code: 33 groot spanningsbereik Hul, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
AFS 190-30-12-33 100-250VAC/DC is een 3-polige Magneetschakelaar / AFS voor het schakelen en beveiligen van aandrijvingen en vermogenscircuits. Hij stuurt moeiteloos motoren tot 90 kW bij 400 V (AC-3) aan en schakelt tot 275 A (AC-1), ideaal voor machinebouw en paneelbouw waar betrouwbaarheid en bedrijfszekerheid vooropstaan.Dankzij AF‑technologie biedt hij een breed spoelspanningsbereik van 100–250 V AC/DC, waardoor spanningsvariaties probleemloos worden opgevangen en het energieverbruik in de kast daalt. Vooraf gemonteerde hulpcontacten (1NO + 2NC, met duidelijk herkenbare gele low‑energy variant) leveren betrouwbare statusfeedback voor veiligheidsfuncties conform EN ISO 13849 en EN 62061. Ingebouwde overspanningsbeveiliging bespaart externe componenten en ruimte. De blokbouw zorgt voor snelle montage met Main Circuit Bars en eenvoudige uitbreiding met extra hulpcontactblokken en accessoires, zodat het systeem flexibel met de toepassing meegroeit.
| Breedte | 105 |
| Hoogte | 196 |
| Diepte | 152 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 90 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 190 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 275 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 44,742 kW |
| Model | Magneetschakelaar / AFS |
