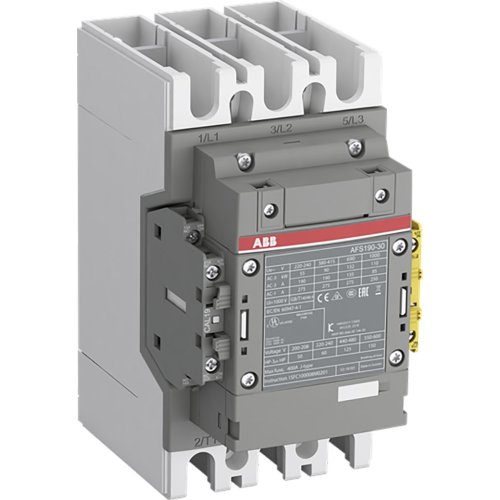

ABB Componenten Magneetsch. 90kW 400V 3-Polig Spoel code: 13 groot spanningsbereik Hul
Artikelnummer: 20110144
Artikelnummer fabrikant: 1SFL487082R1312
EAN Code: 7320500540480
ABB Componenten, Magneetschakelaar / AFS, AFS 190-30-12-13 100-250VAC/DC, Magneetsch. 90kW 400V 3-Polig Spoel code: 13 groot spanningsbereik Hul, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
De AFS190-30-12-13 is een 3-polige magneetschakelaar uit de Magneetschakelaar / AFS serie voor het betrouwbaar schakelen en sturen van motoren tot 90 kW bij 400 V (AC-3) en voor algemene vermogensschakelingen. Ideaal in machinebouw en paneeltoepassingen waar compacte inbouw, duidelijke statusfeedback en veilige werking gevraagd worden.Dankzij AF‑technologie biedt de AFS190-30-12-13 een breed spoelspanningsbereik van 100–250 V AC/DC (spoelcode 13), met stabiele werking bij spanningsfluctuaties, lager energieverbruik in de kast en geïntegreerde overspanningsbeveiliging. Voor-gemonteerde hulpcontacten 1NO + 2NC, inclusief een duidelijk herkenbaar geel low‑energy hulpkontact, leveren de vereiste feedback voor machineveiligheid. De schakelaar voldoet aan EN ISO 13849 en EN 62061, heeft main circuit bar‑aansluitingen en een blokbouwontwerp dat eenvoudig uit te breiden is met extra hulpcontactblokken en accessoires.
| Breedte | 105 |
| Hoogte | 196 |
| Diepte | 152 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 90 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 190 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 275 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 44,742 kW |
| Model | Magneetschakelaar / AFS |
