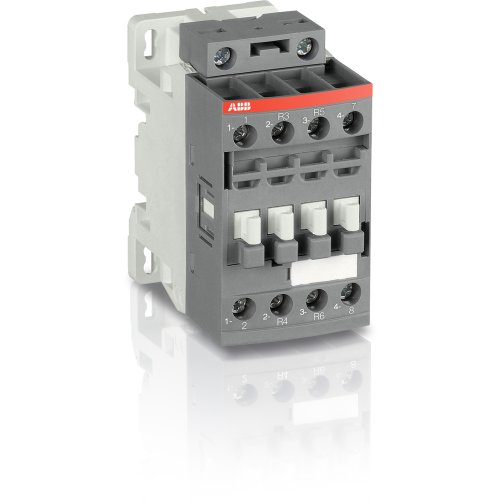

ABB Componenten Magneetsch. 7,5kW 400V 4P Spoel code 22 groot spanningsbereik Hulpcont
Artikelnummer: 20093027
Artikelnummer fabrikant: 1SBL176561R2200
EAN Code: 3471523124929
ABB Componenten, Magneetschakelaar / AF ZB, AF 16ZB-22-00-22 48-130VDC, Magneetsch. 7,5kW 400V 4P Spoel code 22 groot spanningsbereik Hulpcont, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC/DC
AF 16ZB-22-00-22 48-130VDC is een 4-polige magneetschakelaar uit de Magneetschakelaar / AF ZB serie voor motorbesturing en vermogensschakeling. Hij schakelt motoren tot 7,5 kW bij 400 V (AC-3) en vermogenskringen tot 30 A, ideaal voor machinebouw, HVAC en pompsturingen in schakelkasten.Dankzij AF-technologie werkt de spoel stabiel binnen een breed spanningsbereik van 48–130 V, 50/60 Hz en DC. Dat compenseert spanningsschommelingen, verlaagt het energieverbruik in de kast en waarborgt zekere schakelmomenten, ook bij instabiele netten. Geïntegreerde overspanningsbeveiliging maakt extra componenten overbodig en bespaart ruimte.Schroefaansluitingen zorgen voor snelle, zekere bekabeling. De blokbouw maakt eenvoudige uitbreiding met hulpcontactblokken en accessoires mogelijk, zodat de oplossing moeiteloos meegroeit met de toepassing. Hulpcontact 0NO + 0NC voorkomt ongewenste extra contacten en houdt het ontwerp compact en overzichtelijk.
| Breedte | 45 |
| Hoogte | 86 |
| Diepte | 77 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij DC | 48.000 - 130.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 7,5 kW |
| Aantal hoofdcontacten als maakcontact | 2 |
| Aantal hoofdcontacten als verbreekcontact | 2 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 18 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 30 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Model | Magneetschakelaar / AF ZB |
