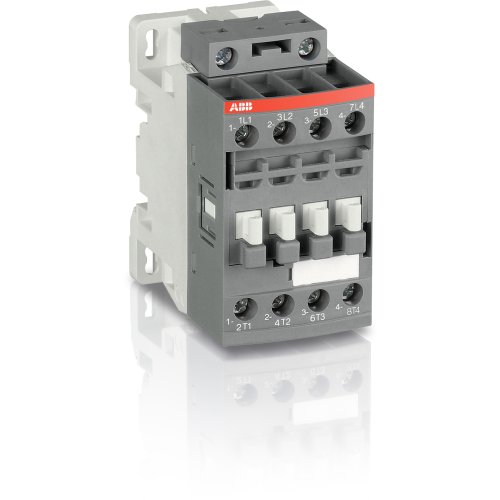

ABB Componenten Magneetsch. 7,5kW 400V 4P Spoel code 22 groot spanningsbereik Hulpcont
Artikelnummer: 20093012
Artikelnummer fabrikant: 1SBL176261R2200
EAN Code: 3471523124523
ABB Componenten, Magneetschakelaar / AF ZB, AF 16ZB-40-00-22 48-130VDC, Magneetsch. 7,5kW 400V 4P Spoel code 22 groot spanningsbereik Hulpcont, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC/DC
AF16ZB-40-00-22 is een 4-polige magneetschakelaar uit de serie Magneetschakelaar / AF ZB voor het schakelen en besturen van motoren tot 7,5 kW bij 400 V AC-3, evenals vermogenskringen tot 30 A (AC-1). Met schroefaansluitingen en een compacte blokopbouw past hij moeiteloos in besturingspanelen en machinebouwtoepassingen.Dankzij AF-technologie biedt de uitvoering met spoelcode 22 een groot aansturingsbereik van 48–130 V (50/60 Hz en DC), waardoor hij betrouwbaar blijft bij spanningsschommelingen en het paneelverbruik verlaagt. Geïntegreerde overspanningsbeveiliging elimineert externe dempers, wat ruimte bespaart en de montage vereenvoudigt. De 690 V IEC / 600 UL-classificatie ondersteunt internationale inzet. Het modulaire ontwerp maakt snelle uitbreiding mogelijk met hulpcontactblokken en toebehoren, zodat signalering en vergrendelingen eenvoudig zijn toe te voegen. Zo combineert AF 16ZB-40-00-22 48-130VDC hoge beschikbaarheid met efficiënte paneelintegratie.
| Breedte | 45 |
| Hoogte | 86 |
| Diepte | 77 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij DC | 48.000 - 130.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 7,5 kW |
| Aantal hoofdcontacten als maakcontact | 4 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 18 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 30 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Model | Magneetschakelaar / AF ZB |
