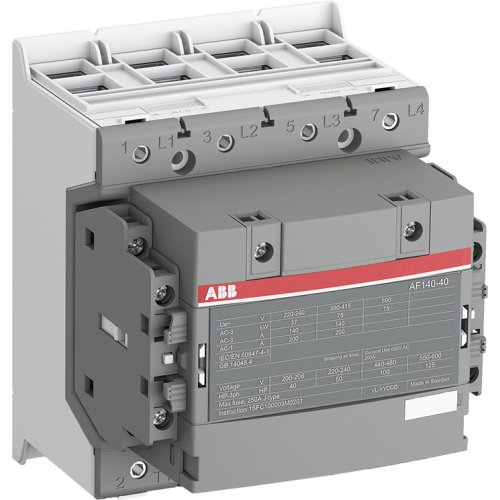

ABB Componenten Magneetsch. 75kW 400V 4P Spoel code 13 groot spanningsbereik Hulpconta
Artikelnummer: 20110033
Artikelnummer fabrikant: 1SFL447101R1322
EAN Code: 7320500505304
ABB Componenten, Magneetschakelaar / AF, AF 140-40-22-13 100-250VAC/DC, Magneetsch. 75kW 400V 4P Spoel code 13 groot spanningsbereik Hulpconta, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC/DC
AF140-40-22-13 is een 4-polige magneetschakelaar uit de AF-serie voor het schakelen en beheren van motoren tot 75 kW bij 400 V AC (AC-3) en vermogenscircuits tot 200 A (AC-1). Geschikt voor 690 V IEC of 600 V UL, met voorgemonteerde hulpcontacten en dubbele klem voor veilige, overzichtelijke bekabeling. Ideaal voor motorstarters, verdeelkasten en toepassingen waar bedrijfszeker schakelen essentieel is.De AF-technologie biedt een breed spoelspanningsbereik van 100–250 V AC/DC (code 13), waardoor grote netspanningsvariaties probleemloos worden opgevangen en het energieverbruik in besturingspanelen daalt. Ingebouwde overspanningsbeveiliging zorgt voor een compacte oplossing zonder extra componenten. De 2NO + 2NC hulpcontacten geven direct schakelsignaal en status door. Dankzij het blokontwerp is de AF140 eenvoudig uit te breiden met hulpcontactblokken en een ruime keuze aan accessoires, voor snelle integratie en flexibele configuraties.
| Breedte | 120 |
| Hoogte | 150 |
| Diepte | 128 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 75 kW |
| Aantal hoofdcontacten als maakcontact | 4 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 140 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 200 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 14,914 kW |
| Model | Magneetschakelaar / AF |
