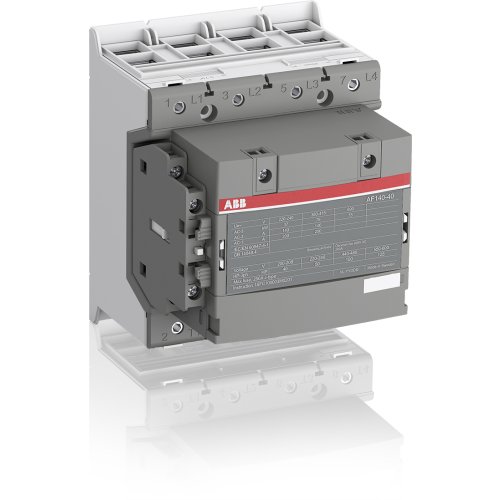

ABB Componenten Magneetsch. 75kW 400V 4P Spoel code 12 groot spanningsbereik Hulpconta
Artikelnummer: 20110029
Artikelnummer fabrikant: 1SFL447101R1211
EAN Code: 7320500503751
ABB Componenten, Magneetschakelaar / AF, AF 140-40-11-12 48-130VAC/DC, Magneetsch. 75kW 400V 4P Spoel code 12 groot spanningsbereik Hulpconta, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC/DC
De AF 140-40-11-12 48-130VAC/DC uit de Magneetschakelaar / AF serie is ontworpen voor het betrouwbaar schakelen en aansturen van vermogenskringen en motoren. Hij bedient motoren tot 75 kW bij 400 V (AC-3) en schakelt vermogenskringen tot 200 A (AC-1), met een 4-polige opbouw voor toepassingen tot 690 V IEC of 600 V UL.Dankzij AF‑technologie beschikt hij over een breed spoelspanningsbereik van 48–130 V AC/DC, waardoor grote spanningsvariaties moeiteloos worden opgevangen, het paneelverbruik daalt en schakelingen stabiel blijven in fluctuerende netten. Geïntegreerde overspanningsbeveiliging bespaart ruimte en componenten. Voorbedrade hulpcontacten 1NO + 1NC en dubbele klemmen versnellen bekabeling en bieden zekere aansluitingen. De blokvormige constructie is eenvoudig uit te breiden met aanvullende hulpcontactblokken en accessoires, voor flexibele configuratie in nieuwe én bestaande panelen.
| Breedte | 120 |
| Hoogte | 150 |
| Diepte | 128 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij DC | 48.000 - 130.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 75 kW |
| Aantal hoofdcontacten als maakcontact | 4 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 140 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 200 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 14,914 kW |
| Model | Magneetschakelaar / AF |
