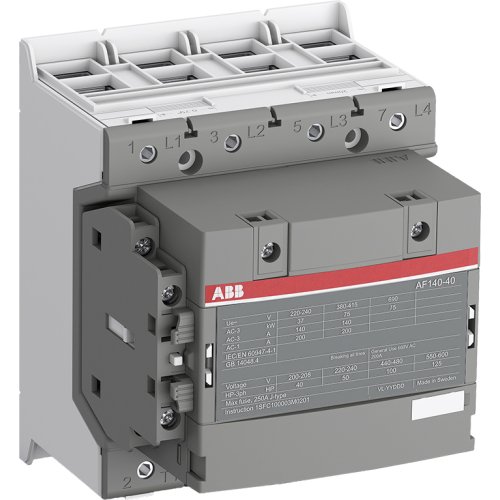

ABB Componenten Magneetsch. 75kW 400V 4P Spoel code 11 groot spanningsbereik Hulpconta
Artikelnummer: 20110026
Artikelnummer fabrikant: 1SFL447101R1111
EAN Code: 7320500503768
ABB Componenten, Magneetschakelaar / AF, AF 140-40-11-11 24-60VAC 20-60VDC, Magneetsch. 75kW 400V 4P Spoel code 11 groot spanningsbereik Hulpconta, Kabelklem, 690.000 - 690.000, 690.000 - 690.000, AC/DC
De AF 140-40-11-11 24-60VAC 20-60VDC is een 4-polige magneetschakelaar uit de Magneetschakelaar / AF serie voor het schakelen en besturen van motoren tot 75 kW bij 400 V AC (AC-3) en voor het schakelen van voedingen tot 200 A (AC-1). Geschikt binnen 690 V IEC of 600 V UL omgevingen, levert hij betrouwbare motorstart en -stop in paneelbouw en industriële aandrijftoepassingen.Dankzij AF‑technologie biedt hij een groot spoelspanningsbereik (24–60 V 50/60 Hz en 20–60 V DC, spoel code 11) dat spanningsschommelingen opvangt, het energieverbruik in de kast verlaagt en zeker schakelt op instabiele netten. Inbegrepen zijn voorgemonteerde hulpcontacten 1NO + 1NC en dubbele klem voor snelle, veilige bekabeling. Ingebouwde overspanningsbeveiliging maakt externe suppressors overbodig en houdt het ontwerp compact. Het blokontwerp laat eenvoudige uitbreiding toe met extra hulpcontactblokken en toebehoren voor schaalbare besturing.
| Breedte | 120 |
| Hoogte | 150 |
| Diepte | 128 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij DC | 20.000 - 60.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 75 kW |
| Aantal hoofdcontacten als maakcontact | 4 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 140 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 200 A |
| Aansluitwijze hoofdstroomcircuit | Kabelklem |
| Nom. vermogen NEMA | 29,828 kW |
| Model | Magneetschakelaar / AF |
