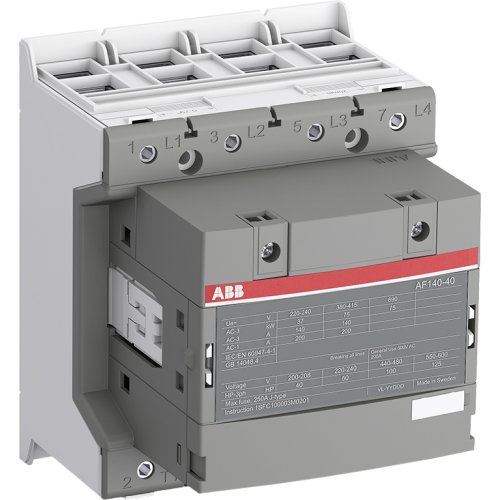

ABB Componenten Magneetsch. 75kW 400V 4P Spoel code 11 groot spanningsbereik Hulpconta
Artikelnummer: 20110025
Artikelnummer fabrikant: 1SFL447101R1100
EAN Code: 7320500503607
ABB Componenten, Magneetschakelaar / AF, AF 140-40-00-11 24-60VAC 20-60VDC, Magneetsch. 75kW 400V 4P Spoel code 11 groot spanningsbereik Hulpconta, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC/DC
De AF140-40-00-11 is een robuuste magneetschakelaar uit de Magneetschakelaar / AF serie voor het schakelen en aansturen van krachtcircuits en motoren in veeleisende toepassingen. Hij bedient motoren tot 75 kW bij 400 V (AC-3) en schakelt vermogenskringen tot 200 A (AC-1). Met vier polen en dubbele klemmen biedt hij betrouwbare aansluitingen in compacte panelen.Dankzij AF‑technologie met spoelcode 11 beschikt deze uitvoering over een groot aansturingsbereik: 24–60 V AC 50/60 Hz en 20–60 V DC. Dat vangt spanningsvariaties op, verlaagt het energieverbruik in de besturingskast en zorgt voor zekere schakelingen bij instabiele netten. Ingebouwde overspanningsbeveiliging bespaart externe componenten en ruimte. Het blokdesign maakt snelle uitbreiding mogelijk met hulpcontactblokken en accessoires, zodat de oplossing eenvoudig schaalbaar is van standaard- tot zware toepassingen onder IEC 690 V of UL 600 V, inclusief UL general use tot 175 A.
| Breedte | 120 |
| Hoogte | 150 |
| Diepte | 128 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij DC | 20.000 - 60.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 75 kW |
| Aantal hoofdcontacten als maakcontact | 4 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 140 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 200 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 14,914 kW |
| Model | Magneetschakelaar / AF |
