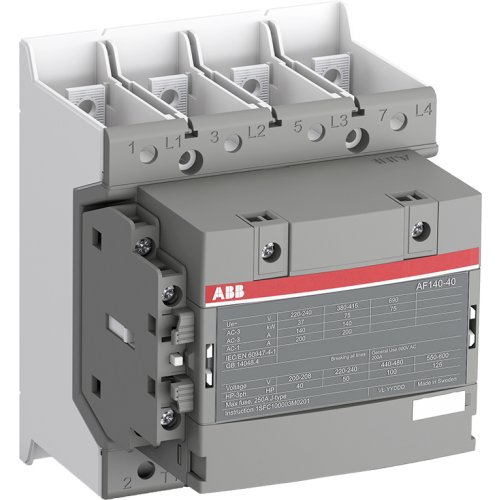

ABB Componenten Magneetsch. 75kW 400V 4P Ringaansl. Spoel code 14 groot spanningsberei
Artikelnummer: 20110047
Artikelnummer fabrikant: 1SFL447102R1411
EAN Code: 7320500505175
ABB Componenten, Magneetschakelaar / AF, AF 140-40-11B-14 250-500VAC/DC, Magneetsch. 75kW 400V 4P Ringaansl. Spoel code 14 groot spanningsberei, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC/DC
AF 140-40-11B-14 250-500VAC/DC is een 4-polige magneetschakelaar uit de serie Magneetschakelaar / AF voor betrouwbaar schakelen en starten van motoren tot 75 kW bij 400 V (AC-3), en voor het schakelen van vermogenscircuits tot 200 A (AC-1). Ideaal voor toepassingen waar continuïteit, compactheid en veiligheid centraal staan.Dankzij AF-technologie biedt de schakelaar een breed stuurspanningsbereik van 250–500 V AC/DC (spoelcode 14), zodat grote spanningsschommelingen probleemloos worden opgevangen, het paneelverbruik daalt en een stabiele werking in instabiele netten gewaarborgd is. Ingebouwde overspanningsbeveiliging bespaart externe componenten en ruimte. Voorbekabelde hoofdrails en voorgemonteerde hulpcontacten 1NO + 1NC versnellen de montage. Het blokontwerp maakt eenvoudige uitbreiding mogelijk met extra hulpcontactblokken en accessoires, zodat de configuratie snel aan projectvereisten kan worden aangepast.
| Breedte | 120 |
| Hoogte | 150 |
| Diepte | 128 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij DC | 250.000 - 500.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 75 kW |
| Aantal hoofdcontacten als maakcontact | 4 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 140 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 200 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 14,914 kW |
| Model | Magneetschakelaar / AF |
