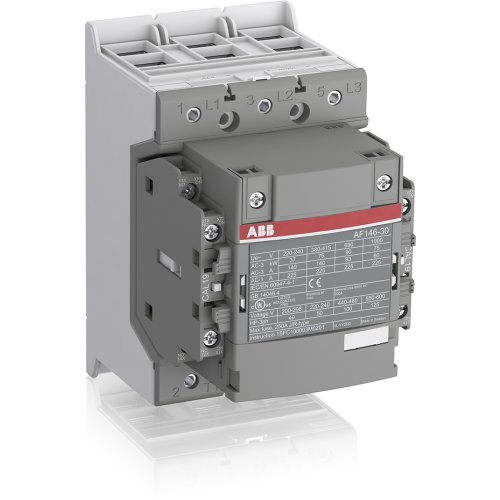

ABB Componenten Magneetsch. 75kW 400V 3P Spoel code 14 gr. sp.bereik 1000VAC Hulpconta
Artikelnummer: 20110074
Artikelnummer fabrikant: 1SFL467001R1422
EAN Code: 7320500478356
ABB Componenten, Magneetschakelaar / AF, AF 146-30-22-14 250-500VAC/DC, Magneetsch. 75kW 400V 3P Spoel code 14 gr. sp.bereik 1000VAC Hulpconta, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
AF146-30-22-14 250-500VAC/DC is een robuuste magneetschakelaar voor het veilig schakelen en starten van motoren tot 75 kW bij 400 V (AC-3) en voor het schakelen van vermogenskringen tot 225 A (AC-1). Ideaal in paneelbouw en machinebesturing waar betrouwbaarheid en compactheid cruciaal zijn.Dankzij AF‑technologie werkt de schakelaar stabiel bij grote spanningsschommelingen en biedt hij een breed stuurspanningsbereik van 250–500 V AC/DC. Dit vermindert het energieverbruik in de kast en vereenvoudigt standaardisatie. De geïntegreerde overspanningsbeveiliging bespaart ruimte en extra componenten, terwijl de dubbele klem een snelle, zekere bedrading mogelijk maakt.Vooraf gemonteerde hulpcontacten 2NO + 2NC maken directe signaalterugkoppeling eenvoudig. Het blokontwerp van de AF‑serie laat uitbreiden met extra hulpcontactblokken en accessoires toe, zodat de oplossing moeiteloos meegroeit met de toepassing.
| Breedte | 90 |
| Hoogte | 150 |
| Diepte | 126 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij DC | 250.000 - 500.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 75 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 146 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 225 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 14,914 kW |
| Model | Magneetschakelaar / AF |
