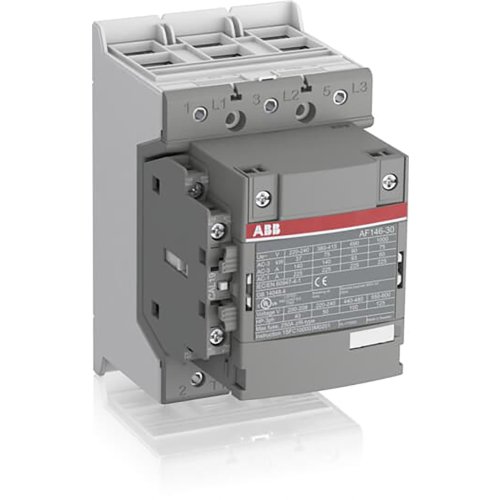

ABB Componenten Magneetsch. 75kW 400V 3P Spoel code 14 gr. sp.bereik 1000VAC Hulpconta
Artikelnummer: 20110073
Artikelnummer fabrikant: 1SFL467001R1411
EAN Code: 7320500481967
ABB Componenten, Magneetschakelaar / AF, AF 146-30-11-14 250-500VAC/DC, Magneetsch. 75kW 400V 3P Spoel code 14 gr. sp.bereik 1000VAC Hulpconta, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
AF146-30-11-14 is een driepolige magneetschakelaar uit de Magneetschakelaar / AF serie voor het schakelen en sturen van elektromotoren tot 75 kW bij 400 V AC (AC-3) en vermogenskringen tot 225 A (AC-1). Ideaal voor motorstart- en beveiligingstoepassingen waar bedrijfszekerheid en compacte inbouw tellen.Dankzij AF‑technologie biedt de spoel een breed stuurspanningsbereik van 250–500 V, 50/60 Hz en DC. Dit compenseert grote netspanningsschommelingen, verlaagt het energieverbruik in de schakelkast en zorgt voor duidelijke schakelmomenten, ook in instabiele netten. Ingebouwde overspanningsbeveiliging elimineert externe beschermcomponenten en bespaart ruimte.Voorgebruiksgemak zijn 1NO + 1NC hulpcontacten voorgemonteerd en zorgen dubbele klemmen voor snelle, zekere bekabeling. De blokbouw maakt uitbreiding met hulpcontactblokken en toebehoren eenvoudig, zodat de oplossing moeiteloos meegroeit met de installatie-eisen.
| Breedte | 90 |
| Hoogte | 150 |
| Diepte | 126 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij DC | 250.000 - 500.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 75 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 146 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 225 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 14,914 kW |
| Model | Magneetschakelaar / AF |
