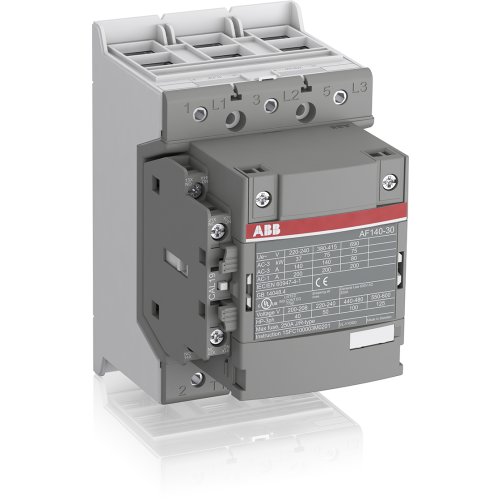

ABB Componenten Magneetsch. 75kW 400V 3P Spoel code 13 groot spanningsbereik Hulpconta
Artikelnummer: 20110000
Artikelnummer fabrikant: 1SFL447001R1311
EAN Code: 7320500476949
ABB Componenten, Magneetschakelaar / AF, AF 140-30-11-13 100-250VAC/DC, Magneetsch. 75kW 400V 3P Spoel code 13 groot spanningsbereik Hulpconta, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC/DC
AF 140-30-11-13 100-250VAC/DC is een 3‑polige AF140 magneetschakelaar voor het schakelen en aansturen van krachtige motoren en vermogenskringen in machine- en paneelbouw. Hij bedient motoren tot 75 kW bij 400 V (AC‑3) en schakelt vermogenskringen tot 200 A (AC‑1), met inzet volgens IEC/UL‑eisen.Dankzij AF‑technologie biedt de spoel een breed stuurspanningsbereik van 100–250 V AC/DC, blijft hij betrouwbaar bij spanningsfluctuaties en verlaagt hij het energieverbruik in de kast. Ingebouwde overspanningsbeveiliging bespaart ruimte en extra componenten. Vooraf gemonteerde hulpcontacten 1NO + 1NC en de dubbele klem versnellen montage en bekabeling. Het blokontwerp maakt uitbreiding met hulpcontactblokken en accessoires eenvoudig, zodat het toestel zich moeiteloos aanpast aan projectvereisten en onderhoud.
| Breedte | 90 |
| Hoogte | 150 |
| Diepte | 126 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 75 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 140 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 200 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 37,285 kW |
| Model | Magneetschakelaar / AF |
