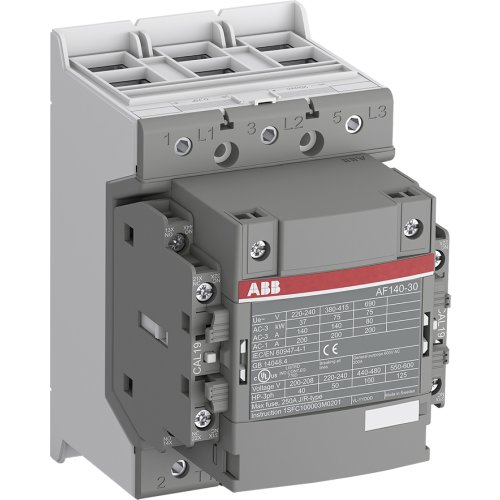

ABB Componenten Magneetsch. 75kW 400V 3P Spoel code 12 groot spanningsbereik Hulpconta
Artikelnummer: 20109998
Artikelnummer fabrikant: 1SFL447001R1222
EAN Code: 7320500477090
ABB Componenten, Magneetschakelaar / AF, AF 140-30-22-12 48-130VAC/DC, Magneetsch. 75kW 400V 3P Spoel code 12 groot spanningsbereik Hulpconta, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC/DC
AF140-30-22-12 48-130VAC/DC is een driepolige magneetschakelaar uit de Magneetschakelaar / AF serie voor het schakelen en besturen van motoren tot 75 kW bij 400 V (AC-3) en vermogenskringen tot 200 A. Ideaal in paneel- en machinebouw waar betrouwbare schakeling, compacte inbouw en eenvoudige uitbreiding gevraagd zijn.De AF-technologie biedt een breed spoelspanningsbereik van 48–130 V AC/DC, vangt grote spanningsschommelingen op, verlaagt het energieverbruik in de schakelkast en zorgt voor zekere werking op instabiele netten. Geïntegreerde overspanningsbeveiliging elimineert losse protectiemodules en bespaart ruimte. Vooraf gemonteerde hulpcontacten (2NO + 2NC) en dubbele klemmen versnellen bekabeling en testen. Dankzij het blokontwerp is de schakelaar eenvoudig uit te breiden met hulpcontactblokken en toebehoren, zodat de configuratie naadloos meegroeit met de toepassing.
| Breedte | 90 |
| Hoogte | 150 |
| Diepte | 126 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij DC | 48.000 - 130.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 75 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 140 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 200 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 37,285 kW |
| Model | Magneetschakelaar / AF |
