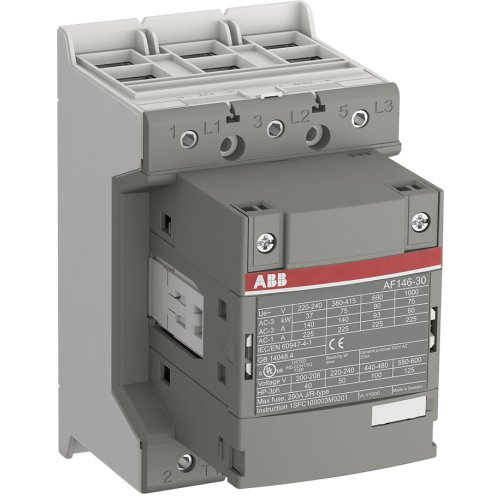

ABB Componenten Magneetsch. 75kW 400V 3P Spoel code 12 gr. sp.bereik 1000VAC Hulpconta
Artikelnummer: 20110066
Artikelnummer fabrikant: 1SFL467001R1200
EAN Code: 7320500481943
ABB Componenten, Magneetschakelaar / AF, AF 146-30-00-12 48-130VAC/DC, Magneetsch. 75kW 400V 3P Spoel code 12 gr. sp.bereik 1000VAC Hulpconta, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
AF146-30-00-12 48-130VAC/DC is een 3-polige magneetschakelaar voor het schakelen en beschermen van aandrijvingen tot 75 kW bij 400 V (AC‑3) en vermogenskringen tot 225 A (AC‑1). Ideaal voor motorstarters en hoofdschakelingen waar hoge bedrijfszekerheid en compacte inbouw doorslaggevend zijn.Dankzij AF‑technologie biedt de schakelaar een breed spoelspanningsbereik van 48–130 V AC/DC, waardoor hij stabiel schakelt bij netspanningsschommelingen en het energieverbruik in besturingspanelen verlaagt. De geïntegreerde overspanningsbeveiliging elimineert losse dempingmodules en bespaart ruimte. De dubbele klem faciliteert snelle en zekere bedrading, terwijl het blokontwerp eenvoudig uit te breiden is met hulpcontactblokken en accessoires. Geschikt voor 1000 V IEC en 600 V UL-toepassingen, zodat één type meerdere standaarden dekt. Hulpcontacten 0NO + 0NC geven flexibiliteit in signaal- en besturingscircuits.
| Breedte | 90 |
| Hoogte | 150 |
| Diepte | 126 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij DC | 48.000 - 130.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 75 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 146 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 225 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 37,285 kW |
| Model | Magneetschakelaar / AF |
