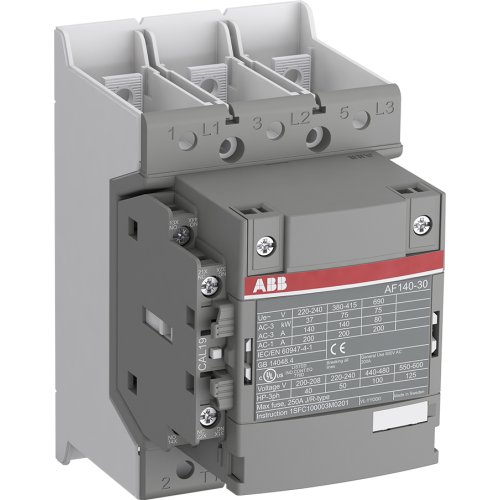

ABB Componenten Magneetsch. 75kW 400V 3P Ringaansl. Spoel code 13 groot spanningsberei
Artikelnummer: 20110012
Artikelnummer fabrikant: 1SFL447002R1311
EAN Code: 7320500476963
ABB Componenten, Magneetschakelaar / AF, AF 140-30-11B-13 100-250VAC/DC, Magneetsch. 75kW 400V 3P Ringaansl. Spoel code 13 groot spanningsberei, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC/DC
De AF140-30-11B-13 magneetschakelaar is ontwikkeld voor betrouwbaar starten en schakelen van driefasenmotoren tot 75 kW bij 400 V (AC-3) en voor het schakelen van vermogenskringen tot 200 A (AC-1). Ideaal voor toepassingen waar continuïteit, compact bouwen en een nette bedrading met ringaansluitingen gewenst is.Dankzij AF‑technologie met spoelcode 13 biedt deze schakelaar een breed stuurspanningsbereik van 100–250 V AC/DC. Dat vangt grote spanningsschommelingen op, verlaagt het paneelenergieverbruik en zorgt voor zekere schakelingen in instabiele netten. Ingebouwde overspanningsbeveiliging elimineert externe suppressors en bespaart ruimte. Voorbedrade hulpcontacten 1NO + 1NC en Main Circuit Bars versnellen de montage. Het bloktype ontwerp laat zich eenvoudig uitbreiden met extra hulpcontactblokken en accessoires, zodat de configuratie snel is af te stemmen op de toepassing. Serie: Magneetschakelaar / AF. Type: AF 140-30-11B-13 100-250VAC/DC.
| Breedte | 90 |
| Hoogte | 150 |
| Diepte | 126 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 75 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 140 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 200 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 37,285 kW |
| Model | Magneetschakelaar / AF |
