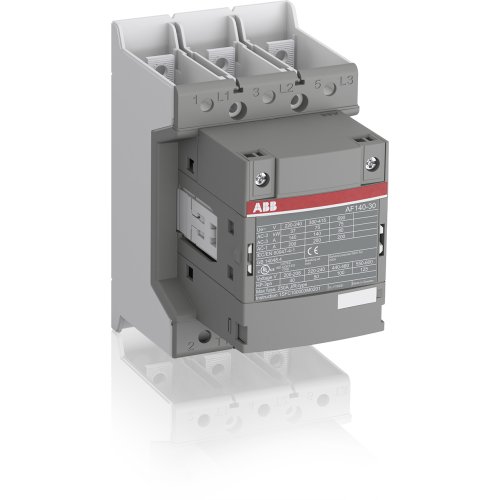

ABB Componenten Magneetsch. 75kW 400V 3P Ringaansl. Spoel code 12 groot spanningsberei
Artikelnummer: 20110008
Artikelnummer fabrikant: 1SFL447002R1200
EAN Code: 7320500481363
ABB Componenten, Magneetschakelaar / AF, AF 140-30-00B-12 48-130VAC/DC, Magneetsch. 75kW 400V 3P Ringaansl. Spoel code 12 groot spanningsberei, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC/DC
AF140-30-00B-12 is een 3-polige magneetschakelaar voor het betrouwbaar schakelen en starten van motoren tot 75 kW bij 400 V AC (AC-3) en vermogenskringen tot 200 A (AC-1). Geschikt voor 690 V IEC/600 V UL, met main circuit bars en ringaansluitingen voor een zekere, trillingsbestendige verbinding in paneel- en machinebouw.Dankzij AF‑technologie biedt de spoel (code 12) een breed aanstuurspanningsbereik van 48–130 V AC/DC, waardoor spanningsvariaties probleemloos worden opgevangen, het energieverbruik in het paneel daalt en schakelingen ook bij instabiele netten consequent verlopen. Ingebouwde overspanningsbeveiliging elimineert extra componenten en bespaart ruimte. Het blokontwerp maakt snelle montage en eenvoudige uitbreiding met hulpcontactblokken en accessoires mogelijk, zodat functionaliteit en signalering flexibel zijn aan te passen. Serie: Magneetschakelaar / AF. Type: AF 140-30-00B-12 48-130VAC/DC.
| Breedte | 90 |
| Hoogte | 150 |
| Diepte | 126 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij DC | 48.000 - 130.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 75 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 140 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 200 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 37,285 kW |
| Model | Magneetschakelaar / AF |
