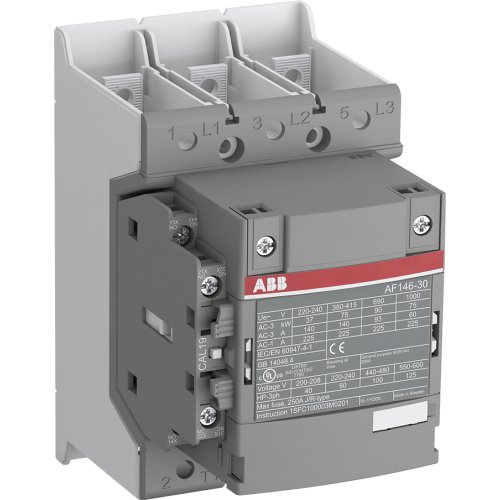

ABB Componenten Magneetsch. 75kW 400V 3P Ringaansl. Spoel code 11 gr. sp.bereik 1000VA
Artikelnummer: 20110083
Artikelnummer fabrikant: 1SFL467002R1111
EAN Code: 7320500478400
ABB Componenten, Magneetschakelaar / AF, AF 146-30-11B-11 24-60VAC 20-60VDC, Magneetsch. 75kW 400V 3P Ringaansl. Spoel code 11 gr. sp.bereik 1000VA, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
De AF146-30-11B-11 is een robuuste 3-polige magneetschakelaar voor het schakelen en aansturen van motoren tot 75 kW bij 400 V (AC-3) en vermogenskringen tot 225 A (AC-1). Toepasbaar in 1000 V IEC of 600 V UL omgevingen, met voorgemonteerde hulpcontacten (1NO + 1NC) en main circuit bars voor snelle, nette bekabeling. Dankzij ringaansluitingen en de compacte blokbouw is integratie in nieuwe of bestaande panelen eenvoudig.Met AF-technologie biedt de AF146-30-11B-11 een brede stuurspanningsrange van 24–60 V AC 50/60 Hz en 20–60 V DC, waardoor spanningsschommelingen betrouwbaar worden opgevangen en het energieverbruik in de kast daalt. Ingebouwde overspanningsbeveiliging elimineert extra componenten en bespaart ruimte. Het modulair ontwerp laat zich snel uitbreiden met extra hulpcontactblokken en accessoires, zodat functionaliteit en servicevriendelijkheid moeiteloos meegroeien met de toepassing.
| Breedte | 90 |
| Hoogte | 150 |
| Diepte | 126 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij DC | 20.000 - 60.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 75 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 146 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 225 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 14,914 kW |
| Model | Magneetschakelaar / AF |
