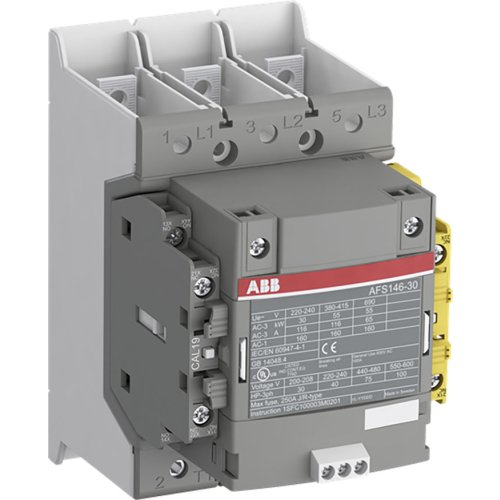

ABB Componenten Magneetsch. 75kW 400V 3-Polig Vlag aansl Spoel code: 34 groot spanning
Artikelnummer: 20110114
Artikelnummer fabrikant: 1SFL467082R3412
EAN Code: 7320500540510
ABB Componenten, Magneetschakelaar / AFS, AFS 146-30-12B-34 250-500VAC/DC, Magneetsch. 75kW 400V 3-Polig Vlag aansl Spoel code: 34 groot spanning, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
De AFS 146-30-12B-34 250-500VAC/DC is een 3‑polige magneetschakelaar uit de AFS‑serie voor het schakelen en sturen van motoren en vermogenskringen tot 75 kW/400 V (AC‑3) en tot 225 A (AC‑1). Toepasbaar in machinebouw en besturingspanelen, 1000 V IEC / 600 V UL, met hoofdaansluitingen via bars en voorgemonteerde hulpcontacten voor betrouwbare terugmelding en interlocks.Dankzij AF‑technologie werkt de spoel binnen een breed stuurspanningsbereik (250–500 V AC/DC), compenseert spanningsschommelingen, verlaagt paneelverbruik en schakelt zeker in onstabiele netten. De unit heeft geïntegreerde overspanningsbeveiliging en voldoet aan EN ISO 13849 en EN 62061 voor veilige machine‑toepassingen; de gele low‑energy hulpcontactmodule maakt statusfeedback direct herkenbaar. Standaard voorzien van 1 NO + 2 NC (links 1 NO + 1 NC, rechts 1 NC). Het bloktype‑ontwerp laat snelle uitbreiding toe met extra hulpcontacten en accessoires, waardoor integratie en onderhoud eenvoudig blijven.
| Breedte | 90 |
| Hoogte | 150 |
| Diepte | 126 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij DC | 250.000 - 500.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 75 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 146 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 225 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 37,285 kW |
| Model | Magneetschakelaar / AFS |
