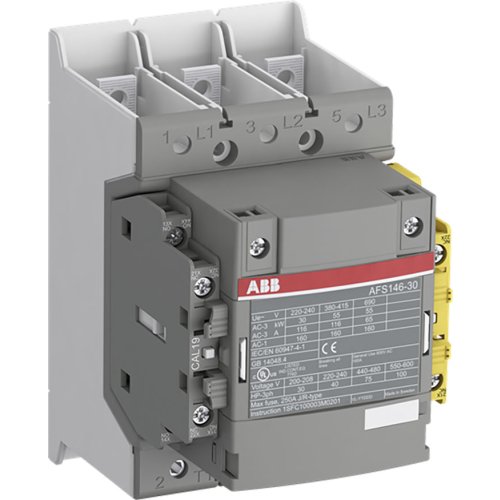

ABB Componenten Magneetsch. 75kW 400V 3-Polig Vlag aansl Spoel code: 13 groot spanning
Artikelnummer: 20110111
Artikelnummer fabrikant: 1SFL467082R1312
EAN Code: 7320500540541
ABB Componenten, Magneetschakelaar / AFS, AFS 146-30-12B-13 100-250VAC/DC, Magneetsch. 75kW 400V 3-Polig Vlag aansl Spoel code: 13 groot spanning, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
De AFS 146-30-12B-13 100-250VAC/DC uit de Magneetschakelaar / AFS serie is ontworpen voor het schakelen van elektromotoren tot 75 kW bij 400 V AC (AC-3) en het betrouwbaar bedienen van vermogenskringen. Ideaal voor machinebouw en paneelbouw waar veilige, consistente aansturing en heldere terugmelding vereist zijn.Dankzij AF‑technologie biedt de spoel met code 13 een breed stuurspanningsbereik van 100–250 V AC/DC, compenseert grote spanningsschommelingen en verlaagt het energieverbruik. De voorgemonteerde hulpcontacten (1NO + 2NC), inclusief een duidelijk herkenbaar geel low‑energy contact, leveren directe statusfeedback voor veiligheidstoepassingen. Ingebouwde overspanningsbeveiliging maakt externe dempers overbodig, wat ruimte bespaart en bekabeling vereenvoudigt. De blokbouw met Main Circuit Bars zorgt voor robuuste aansluitingen en snelle montage, terwijl het modulaire ontwerp eenvoudig uitbreidbaar is met extra hulpcontactblokken en accessoires.
| Breedte | 90 |
| Hoogte | 150 |
| Diepte | 126 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 75 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 146 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 225 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 37,285 kW |
| Model | Magneetschakelaar / AFS |
