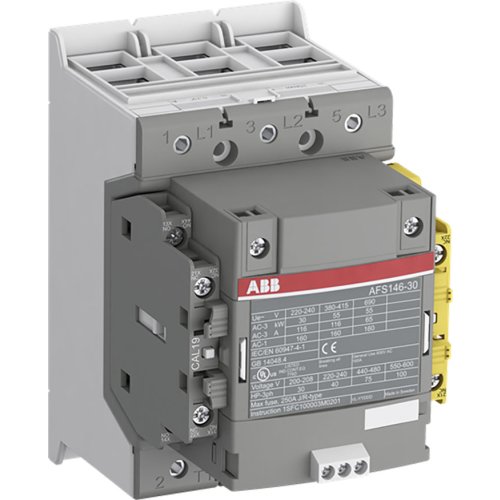

ABB Componenten Magneetsch. 75kW 400V 3-Polig Spoel code: 34 groot spanningsbereik Hul
Artikelnummer: 20110108
Artikelnummer fabrikant: 1SFL467081R3412
EAN Code: 7320500540572
ABB Componenten, Magneetschakelaar / AFS, AFS 146-30-12-34 250-500VAC/DC, Magneetsch. 75kW 400V 3-Polig Spoel code: 34 groot spanningsbereik Hul, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
AFS 146-30-12-34 is een 3-polige magneetschakelaar voor het betrouwbaar schakelen en aansturen van motoren tot 75 kW bij 400 V (AC-3) en het veilig bedienen van vermogenskringen in machine- en besturingspanelen.Dankzij AF‑technologie biedt deze uitvoering een breed spoelspanningsbereik van 250–500 V AC/DC (code 34), met stabiele werking bij spanningsschommelingen en lager energieverbruik in de kast. Ingebouwde overspanningsbeveiliging maakt externe componenten overbodig en bespaart ruimte. De vooraf gemonteerde hulpcontacten 1NO + 2NC, inclusief een duidelijk herkenbaar geel low‑energy contact voor statusfeedback, ondersteunen veiligheidsfuncties conform EN ISO 13849 en EN 62061. Dubbele klemmen vereenvoudigen bekabeling en doorverbinding. De blokbouw van de Magneetschakelaar / AFS serie maakt snelle uitbreiding met extra hulpcontacten en accessoires mogelijk, zodat de installatie moeiteloos schaalbaar en servicevriendelijk blijft.
| Breedte | 90 |
| Hoogte | 150 |
| Diepte | 126 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij DC | 250.000 - 500.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 75 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 146 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 225 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 37,285 kW |
| Model | Magneetschakelaar / AFS |
