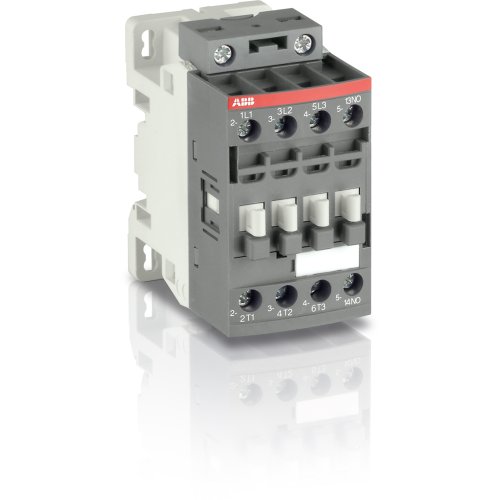

ABB Componenten Magneetsch. 5,5kW 400V 3P Spoel code 22 groot spanningsbereik Hulpcont
Artikelnummer: 20092897
Artikelnummer fabrikant: 1SBL156061R2210
EAN Code: 3471523123724
ABB Componenten, Magneetschakelaar / AF ZB, AF 12ZB-30-10-22 48-130VDC, Magneetsch. 5,5kW 400V 3P Spoel code 22 groot spanningsbereik Hulpcont, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC/DC
AF12ZB-30-10-22 is een compacte 3-polige magneetschakelaar voor betrouwbaar motorstarten en vermogensschakeling. Hij stuurt draaistroommotoren tot 5,5 kW bij 400 V (AC-3) en schakelt voedingskringen tot 28 A (AC-1). Ideaal voor besturings- en vermogenspanelen waar zekerheid en ruimtebesparing tellen.Dankzij AF‑technologie werkt de spoel stabiel binnen een breed regelspanningsbereik van 48–130 V (50/60 Hz en DC), wat spanningsschommelingen opvangt, het paneelverbruik verlaagt en storingsvrije schakelingen bevordert. Ingebouwde overspanningsbeveiliging elimineert extra componenten en bekabeling. De schroefaansluitingen versnellen montage en onderhoud, terwijl het blokontwerp eenvoudig uitbreidbaar is met hulpcontactblokken en accessoires. Standaard aanwezig is 1 hulpcontact (1NO + 0NC) voor flexibele signaal- of vergrendelingsfuncties.
| Breedte | 45 |
| Hoogte | 86 |
| Diepte | 77 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij DC | 48.000 - 130.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 5,5 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 12 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 28 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 3,729 kW |
| Model | Magneetschakelaar / AF ZB |
