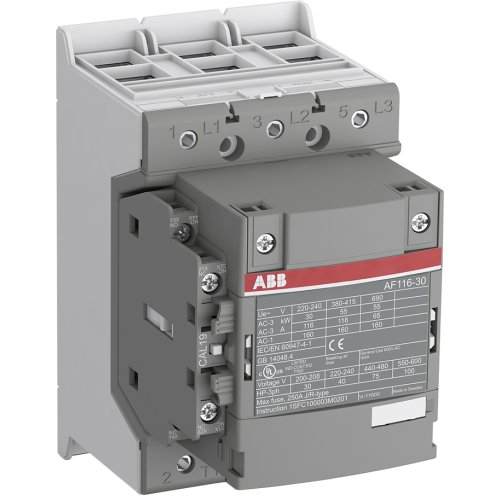

ABB Componenten Magneetsch. 55kW 400V 3P Spoel code 14 groot spanningsbereik Hulpconta
Artikelnummer: 20109915
Artikelnummer fabrikant: 1SFL427001R1422
EAN Code: 7320500476314
ABB Componenten, Magneetschakelaar / AF, AF 116-30-22-14 250-500VAC/DC, Magneetsch. 55kW 400V 3P Spoel code 14 groot spanningsbereik Hulpconta, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC/DC
De AF 116-30-22-14 250-500VAC/DC is een 3-polige magneetschakelaar voor het starten en schakelen van motoren en vermogenskringen in machines, pompen en HVAC-toepassingen. Hij stuurt motoren tot 55 kW bij 400 V (AC-3) en schakelt belastingen tot 160 A (AC-1), conform IEC/UL. Voorgeplaatste hulpcontacten 2NO+2NC en dubbele klemmen zorgen voor snelle, foutvrije bedrading en duidelijke signaalterugmelding.Dankzij AF-technologie heeft deze schakelaar een extra ruim spoelspanningsbereik van 250–500 V AC/DC. Dat vangt grote spanningsschommelingen op, verlaagt het paneelverbruik en garandeert zekere schakelingen in instabiele netten. Geïntegreerde overspanningsbeveiliging maakt externe snubbers overbodig en bespaart ruimte. Het blokontwerp laat eenvoudige uitbreiding met hulpcontactblokken en accessoires toe, zodat de configuratie moeiteloos meegroeit met de installatie. Zo combineert de Magneetschakelaar / AF betrouwbaarheid, flexibiliteit en een compact paneelontwerp.
| Breedte | 90 |
| Hoogte | 150 |
| Diepte | 126 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij DC | 250.000 - 500.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 55 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 116 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 160 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 14,914 kW |
| Model | Magneetschakelaar / AF |
