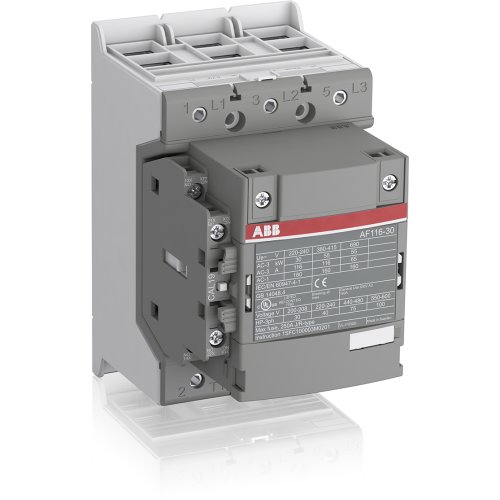

ABB Componenten Magneetsch. 55kW 400V 3P Spoel code 11 groot spanningsbereik Hulpconta
Artikelnummer: 20109905
Artikelnummer fabrikant: 1SFL427001R1111
EAN Code: 7320500476352
ABB Componenten, Magneetschakelaar / AF, AF 116-30-11-11 24-60VAC 20-60VDC, Magneetsch. 55kW 400V 3P Spoel code 11 groot spanningsbereik Hulpconta, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC/DC
De AF116-30-11-11 is een 3-polige magneetschakelaar uit de Magneetschakelaar / AF-serie voor het schakelen en starten van draaistroommotoren en vermogenskringen. Hij stuurt motoren tot 55 kW bij 400 V (AC-3) en schakelt vermogenskringen tot 160 A (AC-1), geschikt voor 690 V IEC of 600 V UL toepassingen. Ideaal voor compacte besturingspanelen waarin betrouwbaarheid en continuïteit vooropstaan.Dankzij AF-technologie werkt de spoel stabiel binnen een breed stuurspanningsbereik van 24–60 V AC 50/60 Hz en 20–60 V DC, wat spanningsschommelingen opvangt, het paneelverbruik verlaagt en storingsvrije schakelingen bevordert in minder stabiele netten. Ingebouwde overspanningsbeveiliging bespaart externe componenten en ruimte. Voorbekabelde hulpcontacten 1 NO + 1 NC en dubbele klemmen versnellen montage en bekabeling. Het blokontwerp laat eenvoudige uitbreiding toe met hulpcontactblokken en accessoires, zodat de oplossing schaalbaar blijft gedurende de gehele levenscyclus.
| Breedte | 90 |
| Hoogte | 150 |
| Diepte | 126 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij DC | 20.000 - 60.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 55 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 116 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 160 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 14,914 kW |
| Model | Magneetschakelaar / AF |
