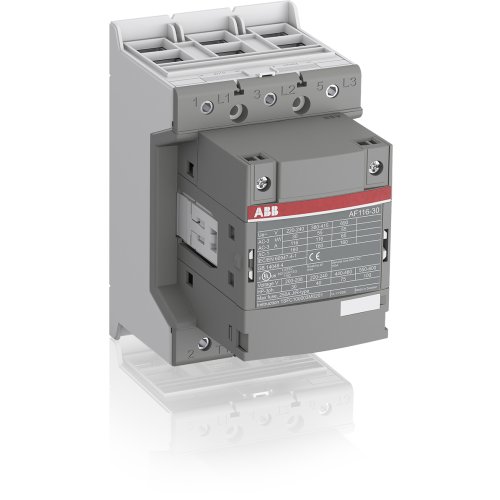

ABB Componenten Magneetsch. 55kW 400V 3P Spoel code 11 groot spanningsbereik Hulpconta
Artikelnummer: 20109904
Artikelnummer fabrikant: 1SFL427001R1100
EAN Code: 7320500476888
ABB Componenten, Magneetschakelaar / AF, AF 116-30-00-11 24-60VAC 20-60VDC, Magneetsch. 55kW 400V 3P Spoel code 11 groot spanningsbereik Hulpconta, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC/DC
AF 116-30-00-11 24-60VAC 20-60VDC is een 3-polige magneetschakelaar uit de AF-serie voor het schakelen en starten van draaistroommotoren en vermogenskringen in besturingspanelen. Hij bedient motoren tot 55 kW bij 400 V (AC-3) en schakelt belastingen tot 160 A (AC-1), geschikt voor toepassingen waar betrouwbaarheid en compacte inbouw belangrijk zijn.Dankzij AF-technologie biedt hij een breed spoelspanningsbereik (24–60 V AC, 50/60 Hz en 20–60 V DC), vangt grote spanningsschommelingen op en verlaagt het energieverbruik in de kast. Ingebouwde overspanningsbeveiliging maakt externe snubbers overbodig en bespaart ruimte. De dubbele klem vergemakkelijkt bedrading en zorgt voor een stevige aansluiting. Het blokontwerp is modulair uit te breiden met hulpcontactblokken en toebehoren, zodat de functie eenvoudig kan worden aangepast aan de toepassing. Dit alles resulteert in stabiele schakelingen, minder componenten en een snelle, nette montage.
| Breedte | 90 |
| Hoogte | 150 |
| Diepte | 126 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij DC | 20.000 - 60.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 55 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 116 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 160 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 14,914 kW |
| Model | Magneetschakelaar / AF |
