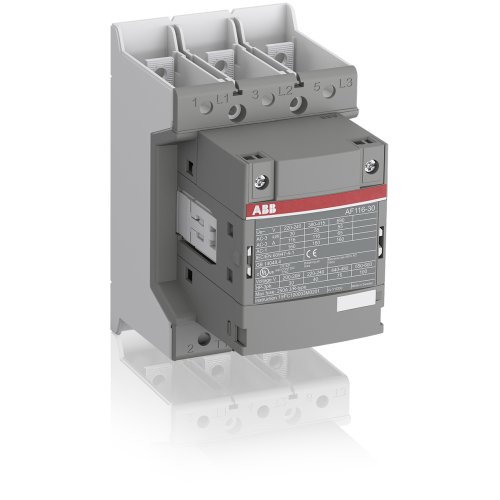

ABB Componenten Magneetsch. 55kW 400V 3P Ringaansl. Spoel code 14 groot spanningsberei
Artikelnummer: 20109930
Artikelnummer fabrikant: 1SFL427002R1400
EAN Code: 7320500476529
ABB Componenten, Magneetschakelaar / AF, AF 116-30-00B-14 250-500VAC/DC, Magneetsch. 55kW 400V 3P Ringaansl. Spoel code 14 groot spanningsberei, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC/DC
De AF116-30-00B-14 250-500VAC/DC is een 3-polige Magneetschakelaar / AF voor het schakelen en aansturen van elektromotoren tot 55 kW bij 400 V (AC‑3) en algemene vermogenskringen tot 160 A (AC‑1). Geschikt voor toepassingen in motorstarters en vermogensverdelers waar bedrijfszeker schakelen en compacte opbouw gevraagd zijn.Dankzij AF‑technologie beschikt dit model over een zeer ruim spoelspanningsbereik van 250–500 V AC/DC, waardoor het grote spanningsschommelingen moeiteloos compenseert, het energieverbruik in de schakelkast verlaagt en betrouwbare werking in instabiele netten waarborgt. Ingebouwde overspanningsbeveiliging maakt extra componenten overbodig en bespaart ruimte. De blokbouw met hoofdrails en ringaansluitingen zorgt voor stevige, snelle bekabeling.
| Breedte | 90 |
| Hoogte | 150 |
| Diepte | 126 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij DC | 250.000 - 500.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 55 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 116 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 160 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 14,914 kW |
| Model | Magneetschakelaar / AF |
