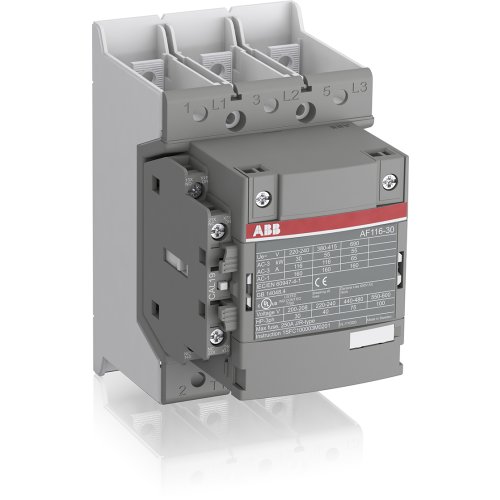

ABB Componenten Magneetsch. 55kW 400V 3P Ringaansl. Spoel code 13 groot spanningsberei
Artikelnummer: 20109928
Artikelnummer fabrikant: 1SFL427002R1311
EAN Code: 7320500476475
ABB Componenten, Magneetschakelaar / AF, AF 116-30-11B-13 100-250VAC/DC, Magneetsch. 55kW 400V 3P Ringaansl. Spoel code 13 groot spanningsberei, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC/DC
De AF 116-30-11B-13 100-250VAC/DC uit de Magneetschakelaar / AF-serie is een 3-polige contactor voor het betrouwbaar aansturen van motoren tot 55 kW bij 400 V (AC-3) en het schakelen van vermogenskringen tot 160 A (AC-1). Ideaal voor paneelbouw en motorstarters waar compacte inbouw en hoge beschikbaarheid gevraagd zijn.Dankzij AF-technologie biedt de spoel een breed aansturingsbereik van 100–250 V AC/DC, vangt grote netspanningsschommelingen op en verlaagt het energieverbruik in de schakelkast. Geïntegreerde overspanningsbeveiliging maakt externe snubbers overbodig en draagt bij aan een nette, ruimtebesparende oplossing. De vooraf gemonteerde hulpcontacten (1NO + 1NC) en Main Circuit Bars met ringaansluitingen zorgen voor snelle, zekere bekabeling. Het bloktype ontwerp laat zich eenvoudig uitbreiden met extra hulpcontactblokken en accessoires, zodat de configuratie moeiteloos meegroeit met de toepassing.
| Breedte | 90 |
| Hoogte | 150 |
| Diepte | 126 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 55 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 116 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 160 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 29,828 kW |
| Model | Magneetschakelaar / AF |
