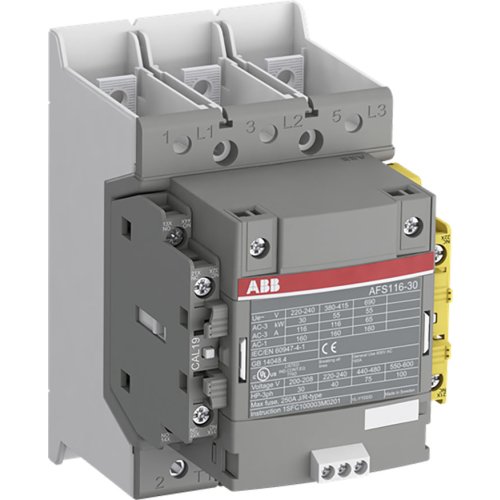

ABB Componenten Magneetsch. 55kW 400V 3-Polig Vlag aansl Spoel code: 33 groot spanning
Artikelnummer: 20109951
Artikelnummer fabrikant: 1SFL427082R3312
EAN Code: 7320500540633
ABB Componenten, Magneetschakelaar / AFS, AFS 116-30-12B-33 100-250VAC/DC, Magneetsch. 55kW 400V 3-Polig Vlag aansl Spoel code: 33 groot spanning, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC/DC
AFS 116-30-12B-33 100-250VAC/DC is een 3-polige magneetschakelaar uit de AFS-serie voor het betrouwbaar schakelen en besturen van motoren tot 55 kW bij 400 V (AC-3) en vermogenskringen tot 160 A (AC-1). Ideaal voor paneelbouw en machinebesturing waar bedrijfszekerheid en veiligheid cruciaal zijn.De brede spoelspanningsrange (100–250 V AC/DC) met AF‑technologie vangt spanningsschommelingen op, verlaagt het energieverbruik in de besturing en zorgt voor zekere schakelingen in instabiele netten. Voorbekabelde hulpcontactblokken leveren in totaal 1NO + 2NC, inclusief een duidelijk herkenbaar geel low‑energy hulpcontact voor statusfeedback in veiligheidskringen. Ingebouwde overspanningsbeveiliging bespaart ruimte en componenten. De blokbouw maakt uitbreiden met extra hulpcontacten en accessoires eenvoudig, terwijl Main Circuit Bars/vlag‑aansluitingen snelle, robuuste bekabeling mogelijk maken. Conform EN ISO 13849 en EN 62061 voor veilige integratie in machines.
| Breedte | 90 |
| Hoogte | 150 |
| Diepte | 126 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 55 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 116 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 160 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 29,828 kW |
| Model | Magneetschakelaar / AFS |
