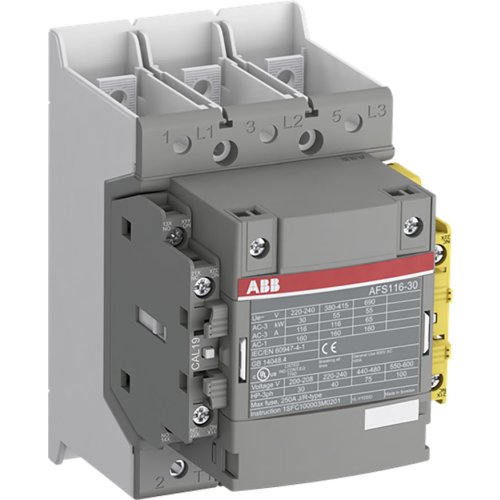

ABB Componenten Magneetsch. 55kW 400V 3-Polig Vlag aansl Spoel code: 11 groot spanning
Artikelnummer: 20109947
Artikelnummer fabrikant: 1SFL427082R1112
EAN Code: 7320500540671
ABB Componenten, Magneetschakelaar / AFS, AFS 116-30-12B-11 24-60VAC 20-60VDC, Magneetsch. 55kW 400V 3-Polig Vlag aansl Spoel code: 11 groot spanning, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC/DC
AFS 116-30-12B-11 24-60VAC 20-60VDC is een 3-polige magneetschakelaar voor het schakelen en besturen van motoren tot 55 kW/400 V (AC-3) en vermogenskringen tot 160 A (AC-1). Geschikt voor 690 V IEC en 600 V UL, met stroomrails-aansluitingen en voorgemonteerde hulpcontacten: links 1NO+1NC en rechts 1NC (totaal 1NO+2NC). Ideaal voor machinebouw en panelen waar betrouwbaarheid en veiligheid vooropstaan.Dankzij AF-technologie biedt hij een breed stuurspanningsbereik van 24–60 V AC, 50/60 Hz en 20–60 V DC—stabiel schakelen bij spanningsvariaties, lager verbruik en minder warmte. Ingebouwde overspanningsbeveiliging maakt externe suppressors overbodig en bespaart ruimte. De gele low-energy hulpcontactmodule levert duidelijke statusfeedback voor veiligheidsketens conform EN ISO 13849 en EN 62061. Het blokontwerp laat snelle uitbreiding met extra hulpcontacten en accessoires toe, zodat toepassingen eenvoudig opschalen of aanpassen.
| Breedte | 90 |
| Hoogte | 150 |
| Diepte | 126 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij DC | 20.000 - 60.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 55 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 116 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 160 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 29,828 kW |
| Model | Magneetschakelaar / AFS |
