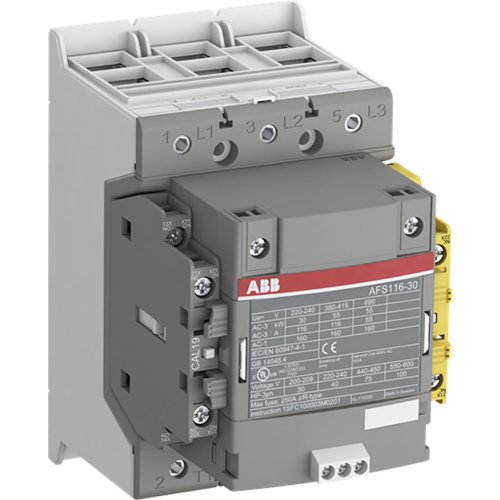

ABB Componenten Magneetsch. 55kW 400V 3-Polig Spoel code: 34 groot spanningsbereik Hul
Artikelnummer: 20109946
Artikelnummer fabrikant: 1SFL427081R3412
EAN Code: 7320500540688
ABB Componenten, Magneetschakelaar / AFS, AFS 116-30-12-34 250-500VAC/DC, Magneetsch. 55kW 400V 3-Polig Spoel code: 34 groot spanningsbereik Hul, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC/DC
AFS 116-30-12-34 is een 3-polige magneetschakelaar voor het schakelen en besturen van motoren tot 55 kW bij 400 V (AC-3) en vermogenskringen tot 160 A (AC-1). Ideaal voor machinebouw en panelen waar betrouwbare motorstart en veiligheidsfuncties vereist zijn, met conformiteit aan EN ISO 13849 en EN 62061 voor een veilige integratie.De AF-technologie biedt een breed stuurspanningsbereik van 250–500 V AC/DC, vangt grote spanningsschommelingen op en verlaagt het paneelverbruik. Ingebouwde overspanningsbeveiliging bespaart ruimte en componenten. Voorbekabelde zijhulpcontacten (1NO + 2NC) met dubbele klemmen versnellen de montage en verhogen de bedrijfszekerheid; de gele low-energy hulpcontactmodule levert duidelijke statusfeedback voor machineveiligheid. De blokbouw maakt eenvoudige uitbreiding met extra hulpcontacten en accessoires mogelijk. Dit levert consistente, storingsvrije bediening in wisselende netwerken en een compacte, toekomstbestendige oplossing.
| Breedte | 90 |
| Hoogte | 150 |
| Diepte | 126 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij DC | 250.000 - 500.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 55 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 116 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 160 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 29,828 kW |
| Model | Magneetschakelaar / AFS |
