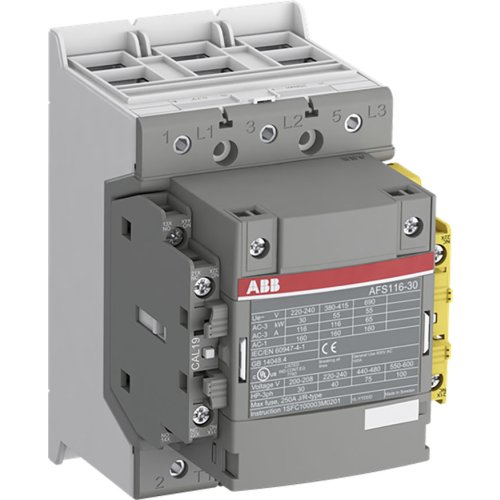

ABB Componenten Magneetsch. 55kW 400V 3-Polig Spoel code: 13 groot spanningsbereik Hul
Artikelnummer: 20109943
Artikelnummer fabrikant: 1SFL427081R1312
EAN Code: 7320500540718
ABB Componenten, Magneetschakelaar / AFS, AFS 116-30-12-13 100-250VAC/DC, Magneetsch. 55kW 400V 3-Polig Spoel code: 13 groot spanningsbereik Hul, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC/DC
AFS 116-30-12-13 100-250VAC/DC is een 3-polige magneetschakelaar uit de AFS-serie voor het schakelen en aansturen van motoren tot 55 kW/400 V (AC‑3) en vermogenskringen tot 160 A (AC‑1). Ideaal in machinebouw en paneelbouw waar bedrijfszekerheid, veiligheid en compactheid tellen.Dankzij AF‑technologie heeft de spoel een groot aansturingsbereik (100–250 V AC/DC, spoelcode 13), waardoor spanningsvariaties moeiteloos worden opgevangen, het energieverbruik in de kast daalt en de werking stabiel blijft in netwerken met fluctuaties. Ingebouwde overspanningsbeveiliging maakt extra componenten overbodig.Voorbedrade zijkant-hulpcontacten (links 1NO+1NC, rechts 1NC; totaal 1NO+2NC) met dubbele klemmen versnellen bekabeling en bieden betrouwbare status-terugmelding. De gele low-energy hulpcontactmodule is direct herkenbaar voor veiligheidsketens.
| Breedte | 90 |
| Hoogte | 150 |
| Diepte | 126 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 55 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 116 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 160 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 29,828 kW |
| Model | Magneetschakelaar / AFS |
