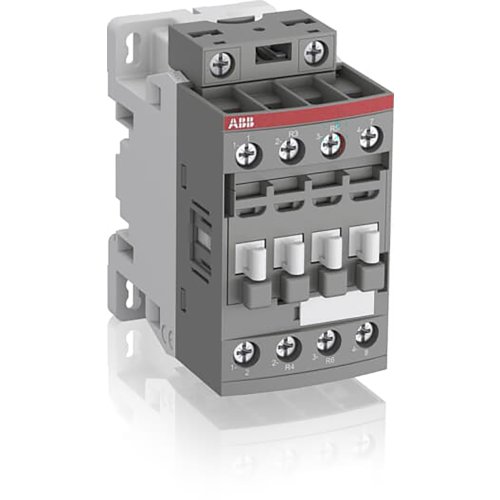

ABB Componenten Magneetsch. 4kW 400V 4P (2NO+2NC) Met laag spoelvermogen, v PLC aanstu
Artikelnummer: 20092784
Artikelnummer fabrikant: 1SBL136501R2300
EAN Code: 3471523116634
ABB Componenten, Magneetschakelaar / AF, AF 09Z-22-00-23 100-250VAC/DC, Magneetsch. 4kW 400V 4P (2NO+2NC) Met laag spoelvermogen, v PLC aanstu, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC/DC
AF09Z-22-00-23 uit de Magneetschakelaar / AF serie is een 4-polige contactor voor betrouwbare motorbesturing en vermogensschakeling in besturingspanelen. Hij schakelt motoren tot 4 kW bij 400 V (AC-3) en vermogenskringen tot 25 A, met schroefaansluitingen voor een solide bekabeling en een compacte blokopbouw die naadloos inbouwbaar is.Het AF-concept biedt een extra ruim stuurspanningsbereik van 100–250 V AC/DC (spoelcode 23), ideaal voor directe PLC-aansturing. De spoel vraagt laag vermogen, wat het energieverbruik in de kast verlaagt en de thermische belasting beperkt. Ingebouwde overspanningsbeveiliging elimineert externe snubbers, waardoor ruimte wordt bespaard en de montage vereenvoudigt. De 4P-configuratie met 2NO+2NC geeft flexibiliteit in schakelschema’s, terwijl uitbreidbaarheid met hulpkontaktblokken en accessoires toekomstige aanpassingen eenvoudig maakt. Zo levert AF09Z-22-00-23 stabiele prestaties, ook bij variërende netomstandigheden.
| Breedte | 45 |
| Hoogte | 86 |
| Diepte | 77 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 4 kW |
| Aantal hoofdcontacten als maakcontact | 2 |
| Aantal hoofdcontacten als verbreekcontact | 2 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 9 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 25 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Model | Magneetschakelaar / AF |
