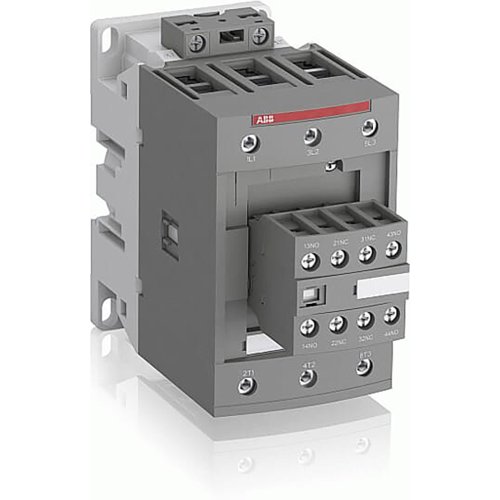

ABB Componenten Magneetsch. 45kW 400V 3P Spoel code 13 groot spanningsbereik Hulpconta
Artikelnummer: 20093486
Artikelnummer fabrikant: 1SBL407001R1322
EAN Code: 3471523133433
ABB Componenten, Magneetschakelaar / AF, AF 96-30-22-13 100-250VAC/DC, Magneetsch. 45kW 400V 3P Spoel code 13 groot spanningsbereik Hulpconta, 125,5, Schroefaansluiting, 690.000 - 1000.000, 690.000 - 1000.000, AC/DC
De AF96-30-22-13 is een driepolige magneetschakelaar uit de Magneetschakelaar / AF serie voor het schakelen en sturen van draaistroommotoren tot 45 kW/400 V (AC-3) en vermogenskringen tot 130 A (AC-1). Met schroefaansluitingen en voorgemonteerde hulpcontacten is hij snel te plaatsen in machine- en paneelbouw.Dankzij AF-technologie biedt de AF 96-30-22-13 100-250VAC/DC een breed stuurspanningsbereik dat spanningsschommelingen moeiteloos opvangt, het paneelverbruik verlaagt en consistente schakelingen levert in instabiele netten. Geïntegreerde overspanningsbeveiliging bespaart externe componenten en ruimte. De 2NO + 2NC hulpcontacten geven directe signaal- en vergrendelopties. Het blokontwerp laat eenvoudige uitbreiding met hulpcontactblokken en accessoires toe, waardoor integratie en aanpassingen in besturingskasten eenvoudig blijven.
| Breedte | 70 |
| Hoogte | 125,5 |
| Diepte | 149 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 45 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 105 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 130 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 55,928 kW |
| Model | Magneetschakelaar / AF |
