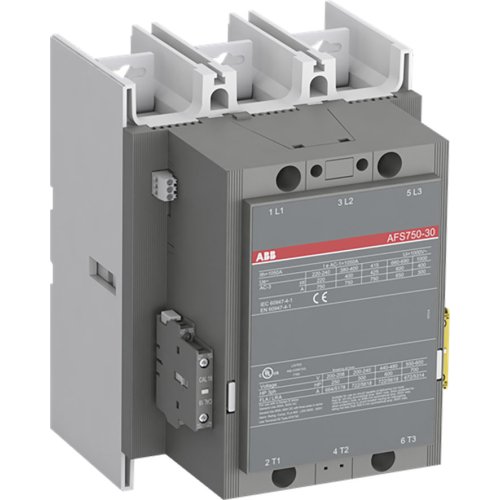

ABB Componenten Magneetsch. 400kW 400V 3-Polig Spoel code: 68 groot spanningsbereik Hu
Artikelnummer: 20110414
Artikelnummer fabrikant: 1SFL637081R6812
EAN Code: 7320500540817
ABB Componenten, Magneetschakelaar / AFS, AFS 750-30-12-68 20-60VDC, Magneetsch. 400kW 400V 3-Polig Spoel code: 68 groot spanningsbereik Hu, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, DC
De AFS 750-30-12-68 is een krachtige magneetschakelaar uit de AFS-serie voor het betrouwbaar starten en schakelen van elektromotoren en vermogenskringen. Ontworpen voor zware toepassingen, levert hij stabiele prestaties in omgevingen met wisselende netcondities en past hij naadloos in machines en besturingspanelen.Deze 3-polige oplossing stuurt motoren tot 400 kW bij 400 V (AC-3) en schakelt vermogenskringen tot 1050 A (AC-1). Dankzij AF‑technologie biedt de spoel een breed regelspanningsbereik van 24–60 V DC, met lagere paneelverliezen en zeker schakelen bij spanningsschommelingen. De ingebouwde overspanningsbeveiliging bespaart extra componenten en ruimte. Voor machineveiligheid zijn een duidelijk herkenbare gele low‑energy hulpcontactmodule en conformiteit met EN ISO 13849 en EN 62061 aanwezig. Vooraf gemonteerde hulpcontacten (1NO + 2NC), blokbouw en uitbreidbaarheid met accessoires zorgen voor snelle montage en flexibiliteit.
| Breedte | 210 |
| Hoogte | 283 |
| Diepte | 242 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij DC | 24.000 - 60.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 400 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 750 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 1.050 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 223,71 kW |
| Model | Magneetschakelaar / AFS |
