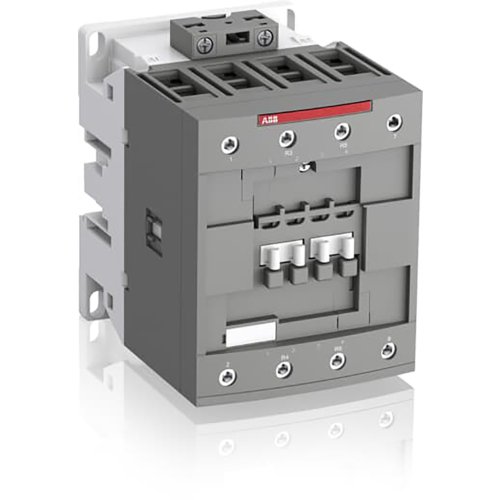

ABB Componenten Magneetsch. 37kW 400V 4P(2NO+2NC) Spoel code 13 groot spanningsbereik
Artikelnummer: 20093472
Artikelnummer fabrikant: 1SBL397501R1300
EAN Code: 3471523133938
ABB Componenten, Magneetschakelaar / AF, AF80-22-00-13, Magneetsch. 37kW 400V 4P(2NO+2NC) Spoel code 13 groot spanningsbereik , 125,5, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
AF80-22-00-13 is een 4-polige magneetschakelaar uit de Magneetschakelaar / AF serie voor het schakelen en sturen van motoren tot 37 kW bij 400 V (AC-3) en vermogenskringen tot 125 A (AC-1). Met schroefaansluitingen en een 2NO+2NC-contactconfiguratie biedt hij een solide basis voor betrouwbare motorstart en -schakeling in uiteenlopende toepassingen.Dankzij AF‑technologie met spoelcode 13 werkt de stuurspoel in een groot spanningsbereik van 100–250 V AC/DC. Dat compenseert spanningsschommelingen, vermindert energieverbruik in de kast en zorgt voor zekere schakelingen in instabiele netten. Geïntegreerde overspanningsbeveiliging maakt extra componenten overbodig en houdt de oplossing compact. Het blokontwerp is eenvoudig uit te breiden met hulpcontactblokken en accessoires, zodat configuratie en onderhoud snel verlopen en aanpassingen zonder ombouw mogelijk zijn. Ideaal wanneer betrouwbaarheid, flexibiliteit en ruimtebesparing vooropstaan.
| Breedte | 90 |
| Hoogte | 125,5 |
| Diepte | 116 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 37 kW |
| Aantal hoofdcontacten als maakcontact | 2 |
| Aantal hoofdcontacten als verbreekcontact | 2 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 80 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 125 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Model | Magneetschakelaar / AF |
