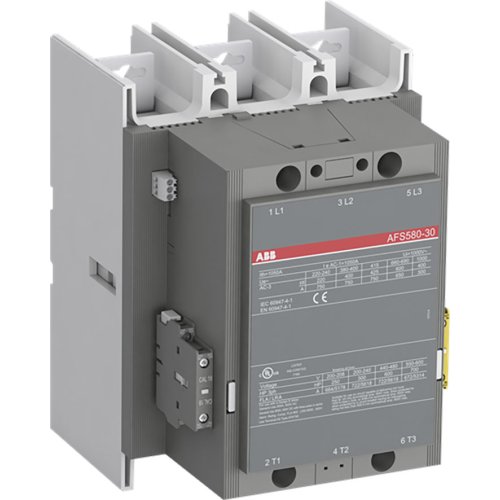

ABB Componenten Magneetsch. 315kW 400V 3-Polig Spoel code: 70 groot spanningsbereik Hu
Artikelnummer: 20110398
Artikelnummer fabrikant: 1SFL617081R7012
EAN Code: 7320500540831
ABB Componenten, Magneetschakelaar / AFS, AFS 580-30-12-70 100-250VAC/DC, Magneetsch. 315kW 400V 3-Polig Spoel code: 70 groot spanningsbereik Hu, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
AFS 580-30-12-70 100-250VAC/DC is een krachtige 3-polige magneetschakelaar voor het schakelen en beschermen van motoren tot 315 kW bij 400 V (AC‑3) en vermogenscircuits tot 800 A (AC‑1). Ideaal voor machinebouw en zware toepassingen waar bedrijfszekerheid en veiligheid leidend zijn.De brede stuurspanningsrange van 100–250 V AC/DC met AF‑technologie vangt spanningsschommelingen op, verlaagt het energieverbruik in de kast en zorgt voor betrouwbare schakelingen, ook in instabiele netten. Voorbedrade hulpcontacten (1NO + 2NC) inclusief duidelijk herkenbare gele low‑energy hulpcontacten bieden directe statusfeedback voor machineveiligheid. Geïntegreerde overspanningsbeveiliging maakt extra componenten overbodig en bespaart ruimte. De blokbouw met hoofdrail‑aansluitingen en uitbreidbaarheid met accessoires versnelt montage en aanpassing. Conform EN ISO 13849 en EN 62061 voor veilige integratie in moderne systemen.
| Breedte | 210 |
| Hoogte | 283 |
| Diepte | 242 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 315 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 580 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 800 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 186,425 kW |
| Model | Magneetschakelaar / AFS |
