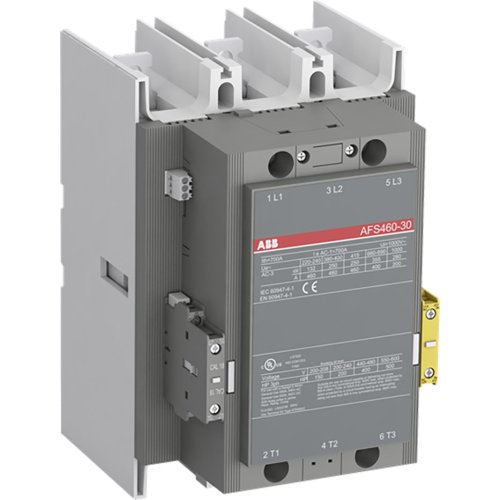

ABB Componenten Magneetsch. 250kW 400V 3-Polig Spoel code: 71 groot spanningsbereik Hu
Artikelnummer: 20110341
Artikelnummer fabrikant: 1SFL597081R7112
EAN Code: 7320500540862
ABB Componenten, Magneetschakelaar / AFS, AFS 460-30-12-71 250-500VAC/DC, Magneetsch. 250kW 400V 3-Polig Spoel code: 71 groot spanningsbereik Hu, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
De AFS 460-30-12-71 250-500VAC/DC is een krachtige magneetschakelaar uit de serie Magneetschakelaar / AFS voor het schakelen en beschermen van zware aandrijvingen. Hij bestuurt motoren tot 250 kW bij 400 V (AC-3) en schakelt vermogenskringen tot 700 A (AC-1). De 3-polige uitvoering met Main Circuit Bars is geschikt voor 1000 V IEC of 600 V UL en wordt geleverd met voor-gemonteerde hulpcontacten.Dankzij AF‑technologie biedt hij een breed stuurspanningsbereik van 250–500 V AC/DC, compenseert hij grote spanningsvariaties en verlaagt hij het paneelverbruik. Geïntegreerde overspanningsbeveiliging maakt extra componenten overbodig. De geel gemarkeerde low‑energy hulpcontactmodule levert betrouwbare statusfeedback in machineveiligheidstoepassingen en ondersteunt conformiteit met EN ISO 13849 en EN 62061. Met 1NO + 2NC (links 1NO+1NC, rechts 1NC), blokbouw en uitbreidbaarheid met accessoires is integratie en aanpassing snel geregeld.
| Breedte | 186 |
| Hoogte | 278 |
| Diepte | 216 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij DC | 250.000 - 500.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 250 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 460 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 700 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 149,14 kW |
| Model | Magneetschakelaar / AFS |
