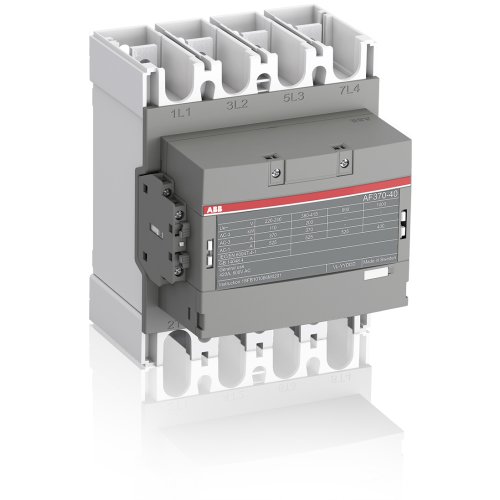

ABB Componenten Magneetsch. 200kW 400V 4P Spoel code 12 groot spanningsbereik Hulpcont
Artikelnummer: 20110372
Artikelnummer fabrikant: 1SFL607102R1211
EAN Code: 7320500504369
ABB Componenten, Magneetschakelaar / AF, AF 370-40-11-12 48-130VAC/DC, Magneetsch. 200kW 400V 4P Spoel code 12 groot spanningsbereik Hulpcont, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
De AF370-40-11-12 is een krachtige magneetschakelaar voor het direct schakelen en beschermen van zware aandrijvingen. Hij stuurt motoren tot 200 kW bij 400 V AC (AC-3) en schakelt vermogenskringen tot 525 A (AC-1), ideaal voor betrouwbare motorstart en -stop in veeleisende omgevingen. De 4-polige opbouw en voorgemonteerde hoofdrail-aansluitingen maken hem geschikt voor uiteenlopende toepassingen binnen motorbesturing en vermogensverdeling.Dankzij AF‑technologie biedt hij een breed spoelspanningsbereik van 48–130 V AC/DC, wat spanningsschommelingen moeiteloos opvangt, energieverbruik in de besturingskast verlaagt en stabiel schakelen in onrustige netten verzekert. Ingebouwde overspanningsbeveiliging elimineert externe suppressors voor een compactere opbouw. Standaard meegeleverd zijn 1NO + 1NC hulpcontacten en een montagemontageset, wat tijd bespaart bij installatie.
| Breedte | 184 |
| Hoogte | 225 |
| Diepte | 180 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij DC | 48.000 - 130.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 200 kW |
| Aantal hoofdcontacten als maakcontact | 4 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 370 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 525 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 44,742 kW |
| Model | Magneetschakelaar / AF |
