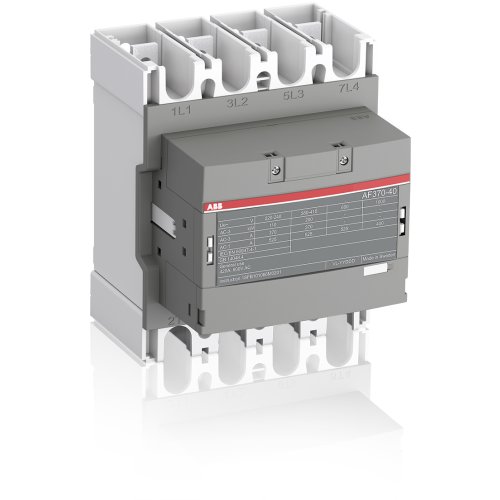

ABB Componenten Magneetsch. 200kW 400V 4P Spoel code 12 groot spanningsbereik Hulpcont
Artikelnummer: 20110371
Artikelnummer fabrikant: 1SFL607102R1200
EAN Code: 7320500504352
ABB Componenten, Magneetschakelaar / AF, AF 370-40-00-12 48-130VAC/DC, Magneetsch. 200kW 400V 4P Spoel code 12 groot spanningsbereik Hulpcont, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
AF370-40-00-12 is een 4-polige magneetschakelaar uit de Magneetschakelaar / AF serie voor het schakelen en sturen van vermogenskringen en motoren tot 200 kW bij 400 V AC (AC-3). Dit maakt hem geschikt voor zware aandrijftoepassingen waar hoge betrouwbaarheid en continuïteit vereist zijn.Het type AF 370-40-00-12 48-130VAC/DC biedt dankzij AF‑technologie een groot stuurspanningsbereik (48–130 V AC/DC), vangt spanningsschommelingen op en verlaagt het energieverbruik in de besturingskast. Ingebouwde overspanningsbeveiliging zorgt voor een compacte, extra veilige oplossing. De blokbouw maakt uitbreiding met hulpcontactblokken en andere accessoires eenvoudig; standaard met 0NO + 0NC, dus volledig naar behoefte te configureren. Inclusief montageset met alle benodigde bevestigingsmaterialen voor snelle, nette montage. Geschikt voor schakelstromen tot 525 A (AC‑1) of 420 A UL general use en toepasbaar tot 1000 V IEC / 600 V UL.
| Breedte | 184 |
| Hoogte | 225 |
| Diepte | 180 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij DC | 48.000 - 130.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 200 kW |
| Aantal hoofdcontacten als maakcontact | 4 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 370 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 525 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 44,742 kW |
| Model | Magneetschakelaar / AF |
