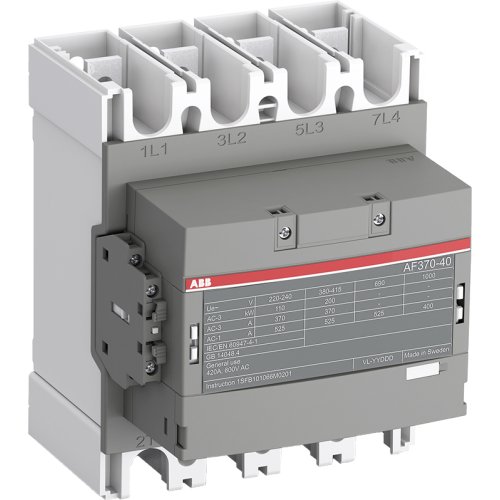

ABB Componenten Magneetsch. 200kW 400V 4P Spoel code 11 groot spanningsbereik Hulpcont
Artikelnummer: 20110369
Artikelnummer fabrikant: 1SFL607102R1111
EAN Code: 7320500504338
ABB Componenten, Magneetschakelaar / AF, AF 370-40-11-11 24-60VAC 20-60VDC, Magneetsch. 200kW 400V 4P Spoel code 11 groot spanningsbereik Hulpcont, Railaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
De AF370-40-11-11 is een 4-polige magneetschakelaar voor het schakelen en besturen van krachtige motoren en vermogenskringen. Hij beheerst motorlasten tot 200 kW bij 400 V (AC-3) en schakelt vermogenskringen tot 525 A (AC-1), waardoor hij geschikt is voor zware toepassingen en veeleisende omgevingen.Dankzij AF‑technologie biedt hij een breed spoelspanningsbereik van 24–60 V AC (50/60 Hz) en 20–60 V DC. Dat compenseert grote spanningsfluctuaties, verlaagt het energieverbruik in de besturingskast en zorgt voor betrouwbare schakelingen op instabiele netten. Overspanningsbeveiliging is ingebouwd, wat de oplossing extra compact maakt. De blokbouw vergemakkelijkt uitbreiding met hulpcontactblokken en accessoires. Standaard uitgerust met voorgemonteerde hoofdrails en 1 NO + 1 NC hulpcontacten, inclusief montagekit met alle benodigde bevestigingsmaterialen, voor snelle, foutloze installatie en een nette paneelopbouw.
| Breedte | 184 |
| Hoogte | 225 |
| Diepte | 180 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij DC | 20.000 - 60.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 200 kW |
| Aantal hoofdcontacten als maakcontact | 4 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 370 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 525 A |
| Aansluitwijze hoofdstroomcircuit | Railaansluiting |
| Nom. vermogen NEMA | 93,213 kW |
| Model | Magneetschakelaar / AF |
