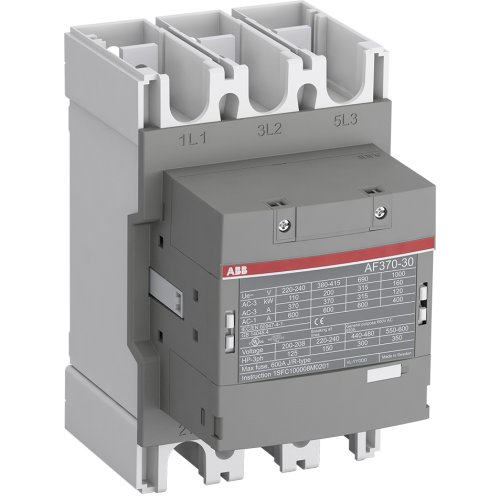

ABB Componenten Magneetsch. 200kW 400V 3P Spoel code 14 groot spanningsbereik Hulpcont
Artikelnummer: 20110351
Artikelnummer fabrikant: 1SFL607002R1400
EAN Code: 7320500481912
ABB Componenten, Magneetschakelaar / AF, AF 370-30-00-14 250-500VAC/DC, Magneetsch. 200kW 400V 3P Spoel code 14 groot spanningsbereik Hulpcont, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
AF370-30-00-14 is een 3‑polige magneetschakelaar uit de AF‑serie voor het starten en schakelen van krachtige aandrijvingen en vermogenskringen. Hij stuurt motoren tot 200 kW bij 400 V (AC‑3) aan en levert betrouwbare prestaties in veeleisende toepassingen.De AF‑technologie biedt een uitzonderlijk breed aanstuurbereik van 250–500 V AC/DC (spoelcode 14), compenseert sterke spanningsschommelingen en verlaagt het energieverbruik in de schakelkast. Ingebouwde overspanningsbeveiliging maakt extra dempers overbodig en houdt de oplossing compact. Het blokontwerp met hoofdrail‑aansluitingen zorgt voor robuuste bekabeling en kan eenvoudig worden uitgebreid met hulpcontactblokken en een breed assortiment accessoires. Een complete montageset met alle benodigde schroeven, ringen en hulzen is inbegrepen, zodat montage en aansluiting snel en foutloos verlopen. Hiermee combineert AF370-30-00-14 hoge schakelcapaciteit met zekerheid en flexibiliteit in elk paneel.
| Breedte | 140 |
| Hoogte | 225 |
| Diepte | 180 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij DC | 250.000 - 500.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 200 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 370 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 600 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 111,855 kW |
| Model | Magneetschakelaar / AF |
