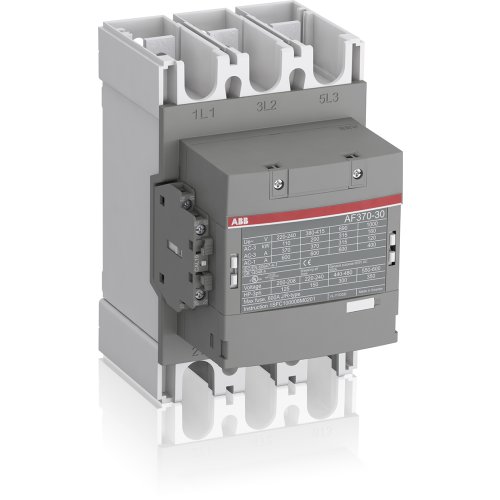

ABB Componenten Magneetsch. 200kW 400V 3P Spoel code 13 groot spanningsbereik Hulpcont
Artikelnummer: 20110349
Artikelnummer fabrikant: 1SFL607002R1311
EAN Code: 7320500481899
ABB Componenten, Magneetschakelaar / AF, AF 370-30-11-13 100-250VAC/DC, Magneetsch. 200kW 400V 3P Spoel code 13 groot spanningsbereik Hulpcont, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
De AF370-30-11-13 100-250VAC/DC is een 3-polige magneetschakelaar uit de Magneetschakelaar / AF serie voor het schakelen van motoren tot 200 kW bij 400 V (AC-3) en vermogenskringen tot 600 A (AC-1). Ideaal voor betrouwbare motorsturing en algemene vermogensschakelingen in veeleisende omgevingen.Dankzij AF-technologie werkt de spoel stabiel binnen een groot stuurspanningsbereik van 100–250 V AC/DC, compenseert spanningsschommelingen, verlaagt het energieverbruik in de kast en blijft zeker schakelen op instabiele netten. Ingebouwde overspanningsbeveiliging maakt externe suppressors overbodig en houdt de oplossing compact. Voorbekabelde hulpcontacten 1NO+1NC en Main Circuit Bars versnellen de montage, terwijl het blokontwerp eenvoudig uitbreidbaar is met hulpcontactblokken en toebehoren. Wordt geleverd met complete mounting kit voor snelle, foutloze installatie.
| Breedte | 140 |
| Hoogte | 225 |
| Diepte | 180 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 200 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 370 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 600 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 111,855 kW |
| Model | Magneetschakelaar / AF |
