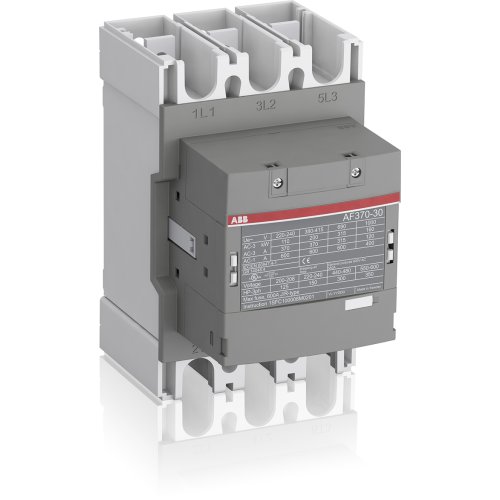

ABB Componenten Magneetsch. 200kW 400V 3P Spoel code 13 groot spanningsbereik Hulpcont
Artikelnummer: 20110348
Artikelnummer fabrikant: 1SFL607002R1300
EAN Code: 7320500481882
ABB Componenten, Magneetschakelaar / AF, AF 370-30-00-13 100-250VAC/DC, Magneetsch. 200kW 400V 3P Spoel code 13 groot spanningsbereik Hulpcont, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
De AF370-30-00-13 is een 3-polige magneetschakelaar uit de Magneetschakelaar / AF serie voor het schakelen en starten van krachtige motoren. Hij stuurt motoren tot 200 kW bij 400 V AC (AC-3) aan en schakelt vermogenskringen tot hoge stromen in algemene toepassingen. Dankzij de solide hoofdstroomaansluitingen en het meegeleverde montagemateriaal is een snelle, zekere montage mogelijk.Met AF‑technologie biedt hij een breed spoelspanningsbereik van 100–250 V AC/DC, zodat spanningsvariaties moeiteloos worden opgevangen, het paneel minder energie verbruikt en schakelingen betrouwbaar blijven in instabiele netten. Ingebouwde overspanningsbeveiliging bespaart externe componenten en ruimte. De blokbouw biedt eenvoudige uitbreiding met hulpcontactblokken en accessoires, zodat functionaliteit naadloos is aan te passen. Ideaal waar hoge betrouwbaarheid, compactheid en flexibiliteit in motorbesturing gevraagd zijn.
| Breedte | 140 |
| Hoogte | 225 |
| Diepte | 180 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 200 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 370 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 600 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 111,855 kW |
| Model | Magneetschakelaar / AF |
