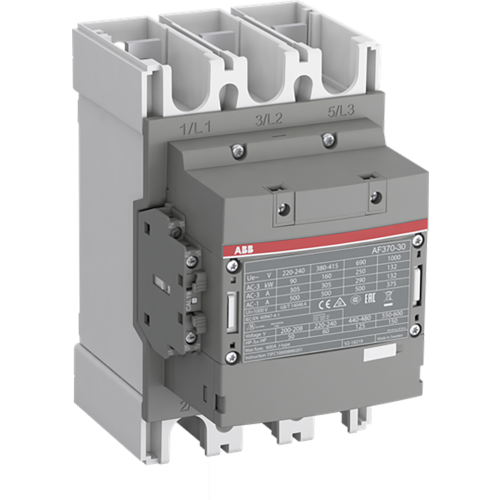

ABB Componenten Magneetsch. 200kW 400V 3P Spoel code 11 groot spanningsbereik Hulpcont
Artikelnummer: 20110343
Artikelnummer fabrikant: 1SFL607002R1111
EAN Code: 7320500481837
ABB Componenten, Magneetschakelaar / AF, AF 370-30-11-11 24-60VAC 20-60VDC, Magneetsch. 200kW 400V 3P Spoel code 11 groot spanningsbereik Hulpcont, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
AF370-30-11-11 24-60VAC 20-60VDC is een krachtige magneetschakelaar uit de serie Magneetschakelaar / AF, ontworpen voor het schakelen en sturen van driefasenmotoren tot 200 kW bij 400 V (AC-3) en voor het schakelen van vermogenskringen tot 600 A (AC-1). Ideaal voor toepassingen waar betrouwbaarheid, compactheid en continuïteit essentieel zijn.De AF‑technologie biedt een breed spoelspanningsbereik (24–60 V AC 50/60 Hz en 20–60 V DC), compenseert spanningsschommelingen en verlaagt het verbruik in de schakelkast. Geïntegreerde overspanningsbeveiliging maakt extra componenten overbodig. Voorbedrade hulpcontacten 1NO + 1NC en main circuit bars versnellen de montage, terwijl het blokontwerp eenvoudig uitbreiden met hulpcontactblokken en accessoires mogelijk maakt. Wordt geleverd met een complete mounting kit voor snelle, foutloze installatie en een duidelijke, onderscheidende schakeling in instabiele netwerken.
| Breedte | 140 |
| Hoogte | 225 |
| Diepte | 180 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij DC | 20.000 - 60.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 200 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 370 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 600 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 111,855 kW |
| Model | Magneetschakelaar / AF |
