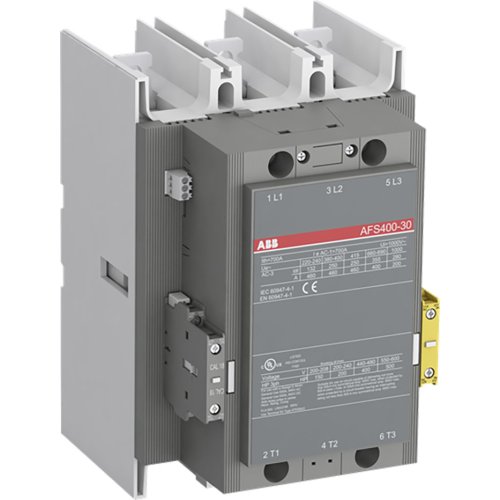

ABB Componenten Magneetsch. 200kW 400V 3-Polig Spoel code: 71 groot spanningsbereik Hu
Artikelnummer: 20110281
Artikelnummer fabrikant: 1SFL577081R7112
EAN Code: 7320500540909
ABB Componenten, Magneetschakelaar / AFS, AFS 400-30-12-71 250-500VAC/DC, Magneetsch. 200kW 400V 3-Polig Spoel code: 71 groot spanningsbereik Hu, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
AFS 400-30-12-71 250-500VAC/DC is een 3-polige magneetschakelaar uit de AFS-serie voor het betrouwbaar schakelen en beschermen van krachtkringen en het aansturen van motoren tot 200 kW bij 400 V AC (AC-3). Dankzij Main Circuit Bars-aansluitingen en voor-gemonteerde hulpcontacten is hij direct inzetbaar in machine- en paneelbouw.De AF-technologie biedt een breed spoelspanningsbereik van 250–500 V AC/DC en compenseert spanningsvariaties, wat energieverbruik in de besturing verlaagt en storingsvrij schakelen in instabiele netten verzekert. Een duidelijk herkenbaar geel low-energy hulpcontact levert statusfeedback voor machineveiligheid en helpt te voldoen aan EN ISO 13849 en EN 62061. Standaard 1NO + 2NC hulpcontacten, geïntegreerde overspanningsbeveiliging en het bloktype ontwerp maken de oplossing compact, uitbreidbaar met extra hulpcontactblokken en accessoires, en snel te integreren in bestaande systemen.
| Breedte | 186 |
| Hoogte | 278 |
| Diepte | 216 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij DC | 250.000 - 500.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 200 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 400 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 600 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 111,855 kW |
| Model | Magneetschakelaar / AFS |
