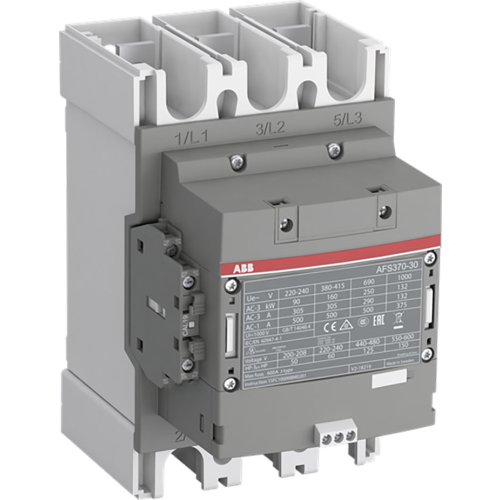

ABB Componenten Magneetsch. 200kW 400V 3-Polig Spoel code: 33 groot spanningsbereik Hu
Artikelnummer: 20110366
Artikelnummer fabrikant: 1SFL607082R3312
EAN Code: 7320500541357
ABB Componenten, Magneetschakelaar / AFS, AFS 370-30-12-33 100-250VAC/DC, Magneetsch. 200kW 400V 3-Polig Spoel code: 33 groot spanningsbereik Hu, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
AFS370-30-12-33 is een 3-polige magneetschakelaar uit de AFS-serie voor betrouwbaar schakelen en starten van motoren tot 200 kW bij 400 V AC (AC-3). Ideaal voor machinebouw en zware aandrijvingen, met hoofdcircuit‑aansluitbussen voor robuuste verbindingen en een compact bouwformaat.De AF‑technologie biedt een breed spoelspanningsbereik van 100–250 V AC/DC, vangt spanningsschommelingen op en verlaagt het energieverbruik in het paneel. Ingebouwde overspanningsbeveiliging bespaart externe componenten. Voorgemonteerde hulpcontacten 1NO + 2NC, inclusief een duidelijk herkenbaar geel low‑energy contact, leveren betrouwbare statusfeedback voor veiligheidsketens. Voldoet aan EN ISO 13849 en EN 62061 voor integratie in functionele veiligheidstoepassingen. De blokbouw laat eenvoudige uitbreiding toe met extra hulpcontactblokken en accessoires.
| Breedte | 140 |
| Hoogte | 225 |
| Diepte | 180 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 200 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 370 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 600 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 111,855 kW |
| Model | Magneetschakelaar / AFS |
