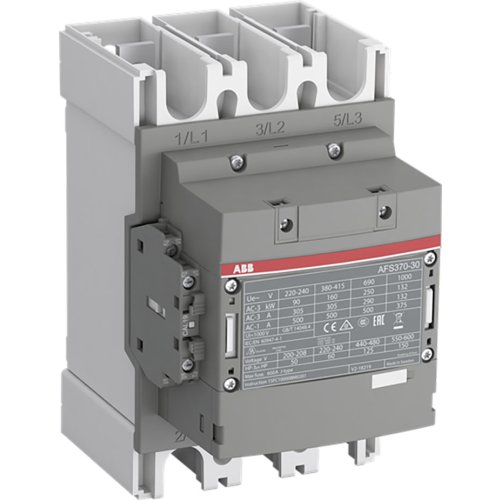

ABB Componenten Magneetsch. 200kW 400V 3-Polig Spoel code: 12 groot spanningsbereik Hu
Artikelnummer: 20110363
Artikelnummer fabrikant: 1SFL607082R1212
EAN Code: 7320500541371
ABB Componenten, Magneetschakelaar / AFS, AFS 370-30-12-12 48-130VAC/DC, Magneetsch. 200kW 400V 3-Polig Spoel code: 12 groot spanningsbereik Hu, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
AFS 370-30-12-12 48-130VAC/DC is een 3-polige magneetschakelaar uit de serie Magneetschakelaar / AFS voor het veilig schakelen en besturen van krachtige motoren. Hij stuurt moeiteloos aandrijvingen tot 200 kW bij 400 V (AC-3) en is geschikt voor vermogenskringen tot 600 A (AC-1). Het bloktype ontwerp met Main Circuit Bars en voorgemonteerde hulpklemmen maakt een snelle, nette paneelbouw mogelijk en sluit naadloos aan op machines volgens EN ISO 13849 en EN 62061.De brede spoelcode 12 met AF‑technologie (48–130 V AC/DC) vangt spanningsschommelingen op, verlaagt het paneelverbruik en garandeert betrouwbare schakelingen, ook in instabiele netten. Ingebouwde overspanningsbeveiliging bespaart externe componenten en ruimte. De gele low‑energy hulpcontactgroep biedt duidelijke statusfeedback voor machineveiligheid. Standaard aanwezig: 1NO + 2NC (1 links: 1NO + 1NC, 1 rechts: 1NC). De modulaire opbouw laat eenvoudige uitbreiding met extra hulpcontacten en accessoires toe.
| Breedte | 140 |
| Hoogte | 225 |
| Diepte | 180 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij DC | 48.000 - 130.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 200 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 370 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 600 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 111,855 kW |
| Model | Magneetschakelaar / AFS |
